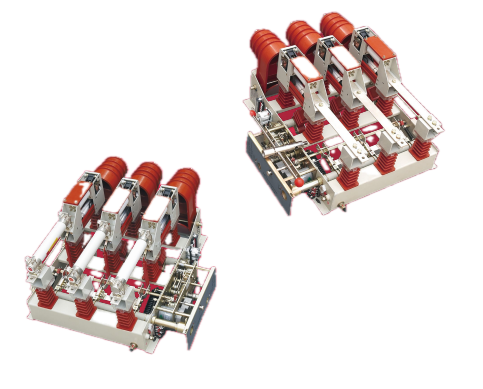

เบรกเกอร์โหลดสูญญากาศไฟฟ้าแรงสูง AC ในร่มพร้อมสวิตช์สายดิน

เบรกเกอร์โหลดสูญญากาศไฟฟ้าแรงสูง AC ในอาคารพร้อมสวิตช์สายดินจาก Sangao เหมาะสำหรับเครือข่ายวงแหวน AC50Hz สามเฟสหรือแหล่งจ่ายไฟปลายทาง และอุปกรณ์ไฟฟ้าอุตสาหกรรม ส่วนใหญ่จะใช้สำหรับการควบคุมโหลดและป้องกันการลัดวงจร สวิตช์หยุดโหลดจะสร้างและหยุดกระแสโหลด กระแสลูปปิด หม้อแปลงไม่มีโหลด และกระแสชาร์จสายเคเบิล การรวมกันสามารถตัดกระแสใด ๆ ได้จนถึงกระแสลัดวงจรที่กำหนด ระยะการแยกที่ออกฤทธิ์โดยตรงและห้องดับเพลิงแบบอาร์คเชื่อมโยงกัน พร้อมฟังก์ชันแบบแมนนวลและแบบไฟฟ้า กลไกการขับเคลื่อนที่เป็นเอกลักษณ์ช่วยให้ห้องดับเพลิงส่วนโค้งสามารถรับไฟฟ้าแรงสูงเฉพาะในขณะที่ปิดและทำเท่านั้น ซึ่งทำให้ได้ปริมาณน้อยและน้ำหนักเบา

Vacuum Load Breaker คืออะไร

เบรกเกอร์โหลดสูญญากาศไฟฟ้าแรงสูง AC ภายในพร้อมสวิตช์สายดินนี้เป็นอุปกรณ์สวิตชิ่งภายในอาคาร 3 เฟส AC 50Hz สำหรับเครือข่ายวงแหวน แหล่งจ่ายไฟเทอร์มินัล และการใช้งานกับอุปกรณ์อุตสาหกรรม เครื่องนี้ใช้เครื่องขัดขวางสุญญากาศสำหรับการดับอาร์คและกลไกการทำงานของสปริง (แบบแมนนวลหรือแบบไฟฟ้า) สวิตช์สายดินที่เป็นอุปกรณ์เสริมพร้อมอินเตอร์ล็อคแบบกลไกและชัตเตอร์แบบกราวด์ช่วยให้มีการแยกส่วนที่มองเห็นได้สำหรับการบำรุงรักษา เมื่อติดตั้งฟิวส์ ชุดประกอบจะขัดจังหวะกระแสลัดวงจรผ่านการสั่งงานหมุดหยุด แรงดันไฟฟ้าที่กำหนด 12 kV, กระแสไฟที่กำหนด 630 A, ทนกระแสไฟในเวลาอันสั้น 20 kA

ฟังก์ชั่นสินค้า

โหลดการสลับกระแส

เบรกเกอร์โหลดสูญญากาศไฟฟ้าแรงสูง AC ภายในอาคารพร้อมสวิตช์สายดินสร้างและตัดกระแสโหลดได้สูงถึง 630A ภายใต้สภาวะการทำงานปกติ ครอบคลุมโหลดของตัวป้อนและหม้อแปลงทั่วไป

การสลับกระแสแบบวงปิด

สลับกระแสลูปปิดในการกำหนดค่าเครือข่ายแบบวงแหวน ทำให้สามารถถ่ายโอนโหลดระหว่างตัวป้อนโดยไม่รบกวนการจ่ายไฟให้กับลูกค้าดาวน์สตรีม

การสลับกระแสหม้อแปลงไม่มีโหลด

สวิตช์โหลดเบรกสูญญากาศตัดการเชื่อมต่อไฟฟ้าแรงสูงกลางแจ้งของเราสร้างและตัดกระแสที่ไม่มีโหลดของหม้อแปลงที่มีความจุสูงถึง 1600kVA ซึ่งสอดคล้องกับระดับกระแสแม่เหล็กไหลเข้าและกระแสกระตุ้นในสภาวะคงตัวของหม้อแปลงระบบจำหน่าย

การสลับกระแสการชาร์จของสายเคเบิล

สร้างและตัดกระแสการชาร์จสายเคเบิลสำหรับส่วนสายเคเบิลใต้ดินหรือเหนือศีรษะ ช่วยให้สามารถจ่ายไฟและตัดพลังงานให้กับตัวป้อนสายเคเบิลได้

การป้องกันการลัดวงจร (พร้อมฟิวส์)

เมื่อกำหนดค่าด้วยฟิวส์จำกัดกระแส กลไกหมุดหยุดของฟิวส์จะสั่งงานแถบตัดการทำงานของสวิตช์ โดยจะเปิดทั้งสามเฟสเมื่อตรวจพบข้อผิดพลาด ชุดประกอบสามารถตัดกระแสไฟฟ้าใดๆ ได้จนถึงค่าการลัดวงจรที่กำหนด โดยจะมีชั้นการป้องกันรองซึ่งมีเบรกเกอร์หรือรีเลย์อัปสตรีมเป็นอุปกรณ์แก้ไขข้อบกพร่องหลัก

การแยกการบำรุงรักษา

เมื่อปิดสวิตช์สายดินในตัว จะทำให้มีการเชื่อมต่อสายดินที่มองเห็นได้ที่ด้านโหลด ชัตเตอร์แบบต่อสายดินจะปิดกั้นการเข้าถึงชิ้นส่วนที่มีกระแสไฟฟ้า ทำให้เจ้าหน้าที่บำรุงรักษาสามารถตรวจสอบการแยกส่วนและทำงานอย่างปลอดภัยบนอุปกรณ์ดาวน์สตรีม

สวิตช์แบ่งโหลดเทียบกับเบรกเกอร์สุญญากาศ

พารามิเตอร์ทางเทคนิค

การออกแบบโครงสร้าง

ระยะการแยกออกโดยตรงและการเชื่อมต่อห้องดับเพลิงแบบอาร์ค
ช่องว่างการแยกตัวและผู้ขัดขวางสุญญากาศนั้นเชื่อมโยงกันทางกลไกเพื่อให้ทำงานในการเคลื่อนไหวครั้งเดียว เพื่อให้แน่ใจว่าการแตกหักที่มองเห็นได้นั้นมาพร้อมกับผู้ขัดขวางที่เปิดจนสุดเสมอ

กลไกการขับเคลื่อน

เครื่องขัดขวางจะจ่ายไฟเฉพาะตอนที่ปิดและเปิดเท่านั้น ซึ่งช่วยลดความเครียดทางไฟฟ้าในห้องสุญญากาศ ช่วยให้มีขนาดตัวขัดขวางที่กะทัดรัดยิ่งขึ้นและยืดอายุการสัมผัส

ชัตเตอร์กราวด์

ชัตเตอร์โลหะอยู่ในตำแหน่งระหว่างท่อหน้าสัมผัสแบบคงที่และแบบเคลื่อนที่ และเชื่อมต่อกันด้วยสวิตช์สายดิน เมื่อปิดสวิตช์สายดิน ชัตเตอร์จะแยกชิ้นส่วนที่มีไฟฟ้าออกทางกายภาพ ทำให้มีการเชื่อมต่อสายดินที่มองเห็นได้และตรวจสอบได้สำหรับการบำรุงรักษา

ลูกโซ่ทางกล

ป้องกันการปิดสวิตช์สายดินเว้นแต่หน้าสัมผัสหลักจะเปิดอยู่ และป้องกันการเปิดหน้าสัมผัสหลักในขณะที่ปิดสวิตช์สายดิน

ฟิลด์แอปพลิเคชัน

เบรกเกอร์โหลดสูญญากาศไฟฟ้าแรงสูง AC ในร่มพร้อมสวิตช์สายดินมีความเข้ากันได้ดีเยี่ยม:

1. ยูนิตหลักวงแหวนในเมือง (RMU) สำหรับการแบ่งส่วนและการสลับโหลด

2. แผงป้อนหม้อแปลงและตู้ป้อนในการจำหน่ายอุตสาหกรรม

3. จุดจ่ายเทอร์มินัลในเครือข่ายรัศมี

4. เครือข่ายการกระจายในชนบท – หน่วยนี้สามารถใช้เพื่อแบ่งส่วนตัวป้อนขนาดยาว ลดโซนไฟฟ้าดับ และควบคุมแรงดันไฟฟ้าผ่านการสลับธนาคารตัวเก็บประจุ

5. การติดตั้งภายในอาคารในสวิตช์เกียร์แบบปิดด้วยโลหะ เทคโนโลยีสุญญากาศช่วยลดการใช้ก๊าซ SF6 และปัญหาสิ่งแวดล้อมที่เกี่ยวข้อง

ข้อมูลบริษัทและความสามารถในการผลิต

สิ่งอำนวยความสะดวก: ไซต์งานขนาด 10 หมู่ (6,667 ตร.ม.) ใน Liushi เจ้อเจียง พร้อมพื้นที่การผลิต 10,000 ตร.ม.

บุคลากร: พนักงาน 120 คน รวมถึงผู้เชี่ยวชาญด้านเทคนิคระดับกลางถึงอาวุโส 20 คน ทุนจดทะเบียน 81.68 ล้านหยวน สินทรัพย์รวมประมาณ 200 ล้านหยวน

การรับรอง: ISO 9001:2008 (คุณภาพ), ISO 14001 (สิ่งแวดล้อม), ISO 45001 (อาชีวอนามัยและความปลอดภัย)

การควบคุมกระบวนการ: ระบบ ERP สำหรับการจัดหาวัสดุ การผลิต และการตรวจสอบย้อนกลับ การทดสอบตามปกติประกอบด้วยความต้านทานต่อไดอิเล็กทริก การทำงานทางกล และการตรวจสอบความต้านทานหน้าสัมผัสในทุกยูนิต

ความร่วมมือทางเทคนิค: ความร่วมมือกับ Xi'an Senyuan, Beijing Electrical Research Institute และ Xi'an High Voltage Research Institute สำหรับการทดสอบประเภทและการปฏิบัติตามมาตรฐาน

คำถามที่พบบ่อย

คำถามที่ 1: เบรกเกอร์โหลดสูญญากาศแรงดันสูง AC ในร่มพร้อมสวิตช์สายดินสามารถเปลี่ยนเบรกเกอร์สูญญากาศได้หรือไม่
ไม่ ได้รับการออกแบบมาเพื่อการสลับโหลดเท่านั้น สำหรับการป้องกันการลัดวงจร จะต้องจับคู่กับฟิวส์หรือใช้เบรกเกอร์วงจรอัปสตรีม

คำถามที่ 2: ตัวขัดขวางสุญญากาศจำเป็นต้องมีการบำรุงรักษาอะไรบ้าง
เครื่องขัดขวางสุญญากาศถูกปิดผนึกและไม่ต้องบำรุงรักษา การตรวจสอบตามปกติเกี่ยวข้องกับการทำงานของกลไก การหล่อลื่น และการตรวจสอบอินเทอร์ล็อก

คำถามที่ 3: สวิตช์สายดินเป็นแบบมาตรฐานหรือเป็นทางเลือก
สวิตช์สายดินเป็นอุปกรณ์เสริม (ระบุ D) เมื่อระบุไว้ ระบบจะเชื่อมต่อกันทางกลไกกับหน้าสัมผัสหลักเพื่อการบำรุงรักษาที่ปลอดภัย

คำถามที่ 4: ระยะเวลารอคอยสินค้าโดยทั่วไปและความเป็นไปได้ในการปรับแต่งคืออะไร?
อุปกรณ์มาตรฐานพร้อมกลไกสปริงและสวิตช์สายดินจะถูกจัดส่งภายใน 4-6 สัปดาห์ การปรับแต่ง (หน้าสัมผัสเสริม การติดตั้ง การปรับเปลี่ยนกลไก) มีให้บริการตามคำขอ

พารามิเตอร์ทางเทคนิค

คุณสามารถตรวจสอบข้อมูลพารามิเตอร์ได้สองเวอร์ชันสำหรับสวิตช์หยุดโหลดสุญญากาศประเภทรถเข็นขนาดเล็กพร้อมชุดสวิตช์ตัดการเชื่อมต่อด้านล่าง:

เบรกเกอร์โหลดสูญญากาศไฟฟ้าแรงสูง AC ในอาคารพร้อมสวิตช์สายดินจาก Sangao เหมาะสำหรับเครือข่ายวงแหวน AC50Hz สามเฟสหรือแหล่งจ่ายไฟปลายทาง และอุปกรณ์ไฟฟ้าอุตสาหกรรม ส่วนใหญ่จะใช้สำหรับการควบคุมโหลดและป้องกันการลัดวงจร สวิตช์ตัดโหลดจะสร้างและตัดกระแสโหลด กระแสลูปปิด หม้อแปลงไม่มีโหลด และกระแสชาร์จสายเคเบิล การรวมกันสามารถตัดกระแสใด ๆ ได้จนถึงกระแสลัดวงจรที่กำหนด ระยะการแยกที่ออกฤทธิ์โดยตรงและห้องดับเพลิงแบบอาร์คเชื่อมโยงกัน พร้อมฟังก์ชันแบบแมนนวลและแบบไฟฟ้า กลไกการขับเคลื่อนที่เป็นเอกลักษณ์ช่วยให้ห้องดับเพลิงส่วนโค้งสามารถรับไฟฟ้าแรงสูงเฉพาะในขณะที่ปิดและทำเท่านั้น ซึ่งทำให้ได้ปริมาณน้อยและน้ำหนักเบา

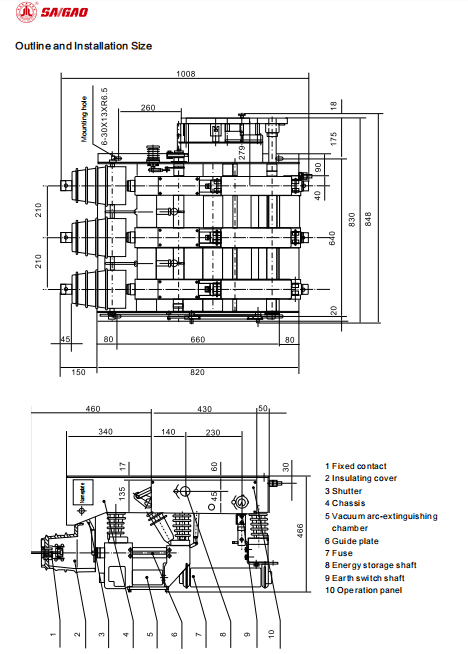

โครงร่างและขนาดการติดตั้งและรายละเอียดส่วนประกอบ

เลขที่	ส่วนประกอบ
1	การติดต่อคงที่
2	ฝาครอบฉนวน
3	ชัตเตอร์
4	แชสซี
5	ห้องดับเพลิงอาร์กสุญญากาศ
6	แผ่นนำทาง
7	ฟิวส์
8	เพลาเก็บพลังงาน
9	เพลาสวิตช์ดิน
10	แผงควบคุมการทำงาน
