เหตุใดเบรกเกอร์แก๊สกลางแจ้งจึงจำเป็นสำหรับระบบไฟฟ้าสมัยใหม่

2025-10-13

ในอุตสาหกรรมพลังงานไฟฟ้าที่มีการพัฒนาอย่างรวดเร็วในปัจจุบันเบรกเกอร์แก๊สกลางแจ้งมีบทบาทสำคัญในการรับรองความปลอดภัย ความน่าเชื่อถือ และประสิทธิภาพทั่วทั้งเครือข่ายการจ่ายพลังงาน เนื่องจากสภาพแวดล้อมกลางแจ้งก่อให้เกิดความท้าทายต่างๆ เช่น ความชื้น ฝุ่น ความผันผวนของอุณหภูมิ และสภาวะการกัดกร่อน การเลือกสิ่งที่เหมาะสมเบรกเกอร์แก๊สกลางแจ้งมีความสำคัญอย่างยิ่งต่อการรักษาประสิทธิภาพของระบบให้สม่ำเสมอ

ที่เจ้อเจียง SanGao ไฟฟ้า Co., Ltd.เราเชี่ยวชาญในการออกแบบและผลิตเซอร์กิตเบรกเกอร์หุ้มฉนวนแก๊สประสิทธิภาพสูง ซึ่งได้รับการออกแบบมาเพื่อความเสถียรในระยะยาว การบำรุงรักษาน้อยที่สุด และความสามารถในการดับอาร์คที่เหนือกว่า ในบทความนี้ เราจะสำรวจหลักการทำงาน ข้อได้เปรียบที่สำคัญ ข้อมูลจำเพาะทางเทคนิค และการใช้งานจริงของเซอร์กิตเบรกเกอร์แก๊สกลางแจ้ง พร้อมด้วยส่วนคำถามที่พบบ่อยที่เป็นประโยชน์สำหรับผู้ซื้อและวิศวกร

เบรกเกอร์แก๊สกลางแจ้งคืออะไร?

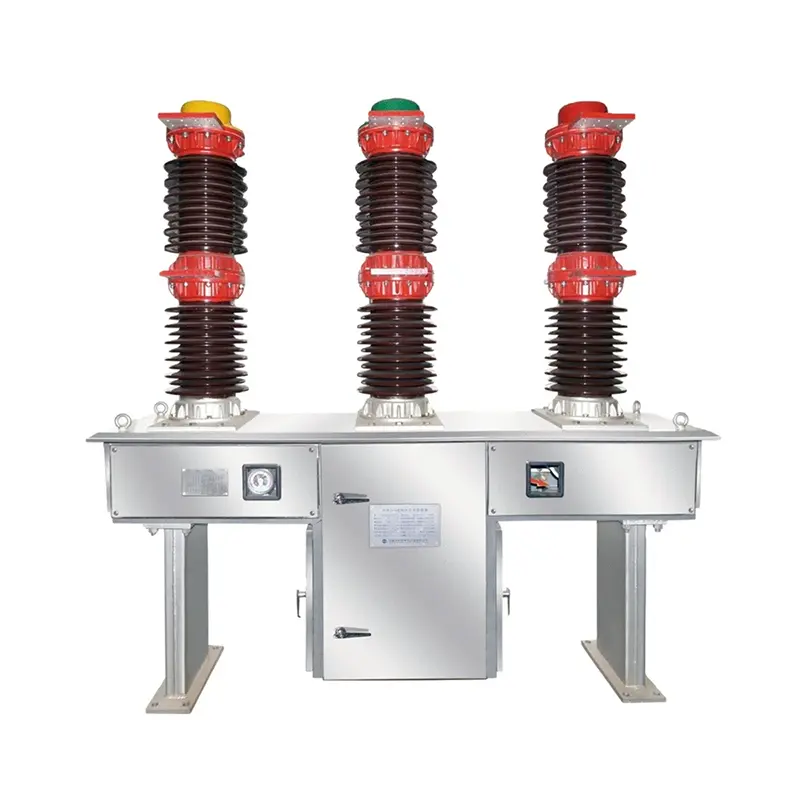

หนึ่งเบรกเกอร์แก๊สกลางแจ้ง (GCB)เป็นอุปกรณ์สวิตชิ่งทางไฟฟ้าที่ใช้ซัลเฟอร์เฮกซาฟลูออไรด์ (เอสเอฟ₆) หรือก๊าซฉนวนอื่น ๆ เพื่อขัดขวางการไหลของกระแสไฟฟ้าแรงสูงได้อย่างปลอดภัย มีการติดตั้งภายนอกอาคาร โดยทั่วไปในสถานีไฟฟ้าย่อยหรือโรงไฟฟ้า เพื่อป้องกันวงจรไฟฟ้าจากความเสียหายที่เกิดจากการโอเวอร์โหลดหรือการลัดวงจร

GCB จะตัดกระแสไฟฟ้าโดยอัตโนมัติเมื่อตรวจพบสภาวะที่ผิดปกติ เพื่อให้มั่นใจว่าระบบไฟฟ้าส่วนที่เหลือยังคงทำงานได้อย่างราบรื่น สื่อฉนวนแก๊สช่วยให้มีความคงทนไดอิเล็กทริกสูง การสูญเสียอาร์กอย่างมีประสิทธิภาพ และต้องมีการบำรุงรักษาน้อยที่สุด ทำให้เป็นตัวเลือกที่ดีกว่าเบรกเกอร์แบบลมหรือน้ำมันแบบเดิม

เบรกเกอร์แก๊สกลางแจ้งทำงานอย่างไร?

เมื่อเกิดข้อผิดพลาดในระบบไฟฟ้าเบรกเกอร์แก๊สกลางแจ้งตรวจจับกระแสไฟฟ้าผิดปกติผ่านระบบรีเลย์ป้องกัน เมื่อถูกกระตุ้น เบรกเกอร์จะเปิดหน้าสัมผัส และส่วนโค้งที่เกิดขึ้นระหว่างเบรกเกอร์จะดับลงโดยใช้ก๊าซฉนวนอัด

ที่เอสเอฟ₆ แก๊สทำหน้าที่เป็นทั้งสื่อฉนวนและดับอาร์ค คุณสมบัติทางเคมีและกายภาพที่เป็นเอกลักษณ์ เช่น การนำความร้อนสูงและอิเล็กโตรเนกาติวีตี้สูง ช่วยให้ดูดซับอิเล็กตรอนอิสระได้อย่างมีประสิทธิภาพ ทำให้ส่วนโค้งเย็นลงและป้องกันการลุกติดไฟอีกครั้ง

กลไกนี้ช่วยให้มั่นใจได้ว่าการหยุดชะงักของวงจรจะเกิดขึ้นอย่างรวดเร็วและปลอดภัย แม้ภายใต้สภาวะไฟฟ้าแรงสูงและกระแสไฟสูง

เหตุใดจึงเลือกเบรกเกอร์แก๊สกลางแจ้งมากกว่าประเภทอื่น

มีเซอร์กิตเบรกเกอร์หลายประเภทให้เลือก เช่น เซอร์กิตเบรกเกอร์แบบลม สุญญากาศ และแบบน้ำมัน อย่างไรก็ตาม,เบรกเกอร์แก๊สกลางแจ้งโดดเด่นด้วยประสิทธิภาพที่แข็งแกร่งและความทนทานภายใต้สภาพแวดล้อมกลางแจ้งที่มีความต้องการสูง

นี่คือเหตุผล:

ความเป็นฉนวนสูง:ก๊าซ SF₆ มีคุณสมบัติเป็นฉนวนที่ดีเยี่ยม ทำให้มีการออกแบบที่กะทัดรัดและการจัดการแรงดันไฟฟ้าสูง
ความสามารถในการดับอาร์คที่เหนือกว่า:ก๊าซช่วยให้มั่นใจได้ว่ากระแสไฟฟ้าขัดข้องจะหยุดชะงักอย่างรวดเร็วและปลอดภัย
ข้อกำหนดการบำรุงรักษาต่ำ:ระบบแก๊สแบบปิดช่วยลดการสึกหรอและการปนเปื้อนให้เหลือน้อยที่สุด
ความต้านทานต่อสภาพแวดล้อมที่รุนแรง:เหมาะสำหรับสถานีย่อยกลางแจ้ง เขตอุตสาหกรรม และการติดตั้งในพื้นที่สูง
อายุการใช้งานยาวนาน:ออกแบบมาให้ทำงานได้อย่างน่าเชื่อถือมานานหลายทศวรรษโดยแทบไม่ต้องซ่อมบำรุง

ข้อมูลจำเพาะทางเทคนิคที่สำคัญของเบรกเกอร์แก๊สกลางแจ้ง

พารามิเตอร์	ข้อมูลจำเพาะ
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	72.5 กิโลโวลต์ - 245 กิโลโวลต์
จัดอันดับปัจจุบัน	1250 เอ – 4000 เอ
จัดอันดับกระแสไฟลัดวงจร	25 ถึง - 50 คือ
จัดอันดับความถี่	50/60 เฮิรตซ์
ฉนวนกลาง	เอสเอฟ₆แก๊ส
กลไกการทำงาน	สปริง/ไฮดรอลิก
ช่วงอุณหภูมิแวดล้อม	-30°ซ ถึง +55°ซ
ระดับความสูง	≤ 2,000 ม. (ปรับแต่งได้)
ระดับการป้องกัน	IP54 / IP65
มาตรฐาน	IEC 62271-100, GB 1984
ผู้ผลิต	เจ้อเจียง SanGao ไฟฟ้า Co., Ltd.

พารามิเตอร์เหล่านี้แสดงให้เห็นถึงความน่าเชื่อถือและความสามารถในการปรับตัวของเราเบรกเกอร์แก๊สกลางแจ้งเพื่อให้มั่นใจได้ถึงประสิทธิภาพสูงสุดในสภาพแวดล้อมและสภาวะการทำงานที่แตกต่างกัน

เบรกเกอร์แก๊สกลางแจ้งมักใช้ที่ไหน?

เบรกเกอร์แก๊สกลางแจ้งถูกนำมาใช้กันอย่างแพร่หลายในภาคไฟฟ้าและอุตสาหกรรมต่างๆ:

สถานีไฟฟ้าแรงสูง:สำหรับการควบคุมการส่งและการกระจาย
โรงงานผลิตไฟฟ้า:เพื่อปกป้องเครื่องกำเนิดไฟฟ้าและหม้อแปลงไฟฟ้า
สถานีพลังงานทดแทน:เหมาะสำหรับระบบพลังงานลมและพลังงานแสงอาทิตย์
สิ่งอำนวยความสะดวกทางอุตสาหกรรม:เพื่อปกป้องเครื่องจักรและสายการผลิต
ตารางการกระจายสินค้าในเมือง:รับประกันการจัดหาไฟฟ้าที่มีเสถียรภาพสำหรับเมืองและโครงสร้างพื้นฐานขนาดใหญ่

ความสามารถในการทำงานที่เชื่อถือได้ทั้งในสภาพอากาศที่เย็นจัดและร้อนจัดทำให้เป็นตัวเลือกที่ดีเยี่ยมสำหรับการใช้งานทั่วโลก

อะไรคือข้อได้เปรียบหลักของการใช้เบรกเกอร์แก๊สกลางแจ้ง?

ความปลอดภัยขั้นสูง:
กล่องหุ้มฉนวนแก๊สป้องกันแสงแฟลชจากอาร์คและไฟฟ้ารั่ว
ความต้านทานต่อสิ่งแวดล้อม:
ออกแบบมาเพื่อการใช้งานกลางแจ้ง ทนต่อรังสียูวี ความชื้น และมลภาวะ
ประสิทธิภาพพื้นที่:
โครงสร้างที่กะทัดรัดเมื่อเทียบกับรุ่นฉนวนอากาศ ประหยัดพื้นที่ในการติดตั้ง
การทำงานที่มั่นคง:
เชื่อถือได้ในสภาพแวดล้อมที่รุนแรงและสามารถดำเนินการสลับได้บ่อยครั้ง
เสียงรบกวนและการสั่นสะเทือนต่ำ:
เหมาะสำหรับพื้นที่ที่มีประชากรหนาแน่นหรือมีเสียงรบกวน

จะดูแลรักษาเซอร์กิตเบรกเกอร์แก๊สกลางแจ้งเพื่อประสิทธิภาพในระยะยาวได้อย่างไร

การบำรุงรักษาเป็นประจำช่วยยืดอายุการใช้งานของคุณเบรกเกอร์แก๊สกลางแจ้ง- เคล็ดลับสำคัญบางประการมีดังนี้:

การตรวจสอบแรงดันแก๊ส:ตรวจสอบระดับก๊าซ SF₆ เป็นประจำโดยใช้เครื่องวัดความหนาแน่นในตัว
ติดต่อการตรวจสอบการสึกหรอ:ตรวจสอบหน้าสัมผัสเป็นระยะๆ เพื่อดูการกัดเซาะหรือความเสียหาย
ทำความสะอาดพื้นผิวภายนอก:ป้องกันการสะสมของฝุ่นที่อาจส่งผลต่อฉนวน
การหล่อลื่น:ตรวจสอบให้แน่ใจว่าชิ้นส่วนเครื่องจักรกลได้รับการหล่อลื่นอย่างดีเพื่อลดแรงเสียดทาน
การทดสอบวินิจฉัย:ทำการทดสอบความต้านทานของฉนวนและกำหนดเวลาเป็นระยะเพื่อประเมินประสิทธิภาพ

ที่เจ้อเจียง SanGao ไฟฟ้า Co., Ltd.เราให้การบำรุงรักษาที่สมบูรณ์และการสนับสนุนหลังการขายเพื่อช่วยให้ลูกค้าเพิ่มเวลาทำงานของระบบให้สูงสุด

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: อะไรคือความแตกต่างระหว่างเบรกเกอร์แก๊สกลางแจ้งและเบรกเกอร์สุญญากาศ
A1:เบรกเกอร์สุญญากาศใช้สุญญากาศเป็นตัวกลางในการดับอาร์ค เหมาะสำหรับระบบแรงดันไฟฟ้าปานกลาง (ต่ำกว่า 40.5kV) ในขณะที่เบรกเกอร์แก๊สกลางแจ้งใช้ก๊าซ SF₆ สำหรับการใช้งานไฟฟ้าแรงสูง (สูงถึง 245kV) ก๊าซช่วยให้มั่นใจได้ถึงความเป็นฉนวนที่ดีขึ้นและประสิทธิภาพในการดับอาร์คในสภาพแวดล้อมกลางแจ้งและไฟฟ้าแรงสูง

คำถามที่ 2: เบรกเกอร์แก๊สกลางแจ้งมีอายุการใช้งานนานเท่าใด
A2:ด้วยการบำรุงรักษาที่เหมาะสมทำให้มีคุณภาพสูงเบรกเกอร์แก๊สกลางแจ้งจาก Zhejiang SanGao Electric Co., Ltd. มีอายุการใช้งานยาวนานกว่า 25 ปี การออกแบบที่หุ้มฉนวนแก๊สช่วยลดการเกิดออกซิเดชันและการปนเปื้อน ยืดอายุการใช้งานได้อย่างมาก

คำถามที่ 3: ก๊าซ SF₆ ปลอดภัยต่อสิ่งแวดล้อมหรือไม่
A3:เอสเอฟ₆ เป็นก๊าซเรือนกระจกที่มีศักยภาพ แต่เมื่อได้รับการจัดการและรีไซเคิลอย่างเหมาะสม จะก่อให้เกิดความเสี่ยงต่อสิ่งแวดล้อมน้อยที่สุด ผลิตภัณฑ์ของเราสอดคล้องกับมาตรฐานด้านสิ่งแวดล้อม IEC ที่เข้มงวด และเรานำเสนอระบบรีไซเคิลและนำกลับมาใช้ใหม่ SF₆ เพื่อให้มั่นใจถึงการดำเนินงานที่เป็นมิตรกับสิ่งแวดล้อม

คำถามที่ 4: เซอร์กิตเบรกเกอร์แก๊สกลางแจ้งสามารถปรับแต่งตามพิกัดแรงดันไฟฟ้าเฉพาะได้หรือไม่
A4:ใช่.เจ้อเจียง SanGao ไฟฟ้า Co., Ltd.นำเสนอเซอร์กิตเบรกเกอร์ก๊าซกลางแจ้งที่ปรับแต่งได้อย่างเต็มที่เพื่อให้ตรงกับระดับแรงดันไฟฟ้า สภาวะแวดล้อม และการกำหนดค่าทางกลที่เฉพาะเจาะจง เพื่อให้มั่นใจว่าสามารถบูรณาการเข้ากับโครงสร้างพื้นฐานด้านพลังงานที่มีอยู่ของคุณได้อย่างสมบูรณ์แบบ

บทสรุป

หนึ่งเบรกเกอร์แก๊สกลางแจ้งไม่ได้เป็นเพียงอุปกรณ์ป้องกันเท่านั้น แต่ยังเป็นกระดูกสันหลังของความปลอดภัยในการกระจายพลังงานสมัยใหม่อีกด้วย ตั้งแต่ประสิทธิภาพของฉนวนที่เหนือกว่าไปจนถึงอายุการใช้งานที่ยาวนานและความสามารถในการปรับตัวต่อสิ่งแวดล้อม ช่วยให้มั่นใจได้ถึงการไหลเวียนของพลังงานอย่างต่อเนื่องและการป้องกันไฟฟ้าขัดข้อง

หากคุณกำลังมองหาความน่าเชื่อถือ มีประสิทธิภาพ และทนทานเบรกเกอร์แก๊สกลางแจ้ง, เจ้อเจียง SanGao ไฟฟ้า Co., Ltd. iเป็นพันธมิตรที่เชื่อถือได้ของคุณ เราผสมผสานวิศวกรรมขั้นสูง การควบคุมคุณภาพอย่างเข้มงวด และความเชี่ยวชาญมานานหลายทศวรรษเพื่อส่งมอบผลิตภัณฑ์ที่ตรงตามมาตรฐานสากล

ติดต่อพวกเราในวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับเซอร์กิตเบรกเกอร์ที่ใช้แก๊สภายนอกอาคารและโซลูชันระบบไฟฟ้าที่ปรับแต่งสำหรับระบบไฟฟ้าของคุณ
