โมดูลเซอร์กิตเบรกเกอร์สามเฟส SanGao – คุณลักษณะ โหมดการควบคุม และข้อมูลเชิงลึกของแอปพลิเคชัน

ด้วยการเติบโตอย่างรวดเร็วของระบบอัตโนมัติทางอุตสาหกรรมและการจ่ายพลังงานเชิงพาณิชย์ เซอร์กิตเบรกเกอร์แบบสามเฟสได้พัฒนาจากอุปกรณ์ป้องกันธรรมดาไปเป็นยูนิตอัจฉริยะที่รวมการควบคุม การป้องกัน และการแยกส่วนเข้าด้วยกัน โมดูลเบรกเกอร์สามเฟส SanGao เข้ากันได้กับสภาพแวดล้อมการจำลอง Simulink มีโหมดการควบคุมที่ยืดหยุ่นสองโหมด: การควบคุมสัญญาณภายนอก (0 V สำหรับการเปิด, แรงดันไฟฟ้าบวกสำหรับการปิด) และการควบคุมตามตัวจับเวลาภายใน (เวลาสวิตช์ที่ตั้งไว้ล่วงหน้า) ความอเนกประสงค์นี้ช่วยลดความยุ่งยากในการบูรณาการและการทดสอบระบบอย่างมาก ในบทความนี้ เราจะเจาะลึกรายละเอียดทางเทคนิคของโมดูลนี้ และเสนอคำแนะนำที่เป็นประโยชน์เกี่ยวกับการเลือกและการใช้งาน

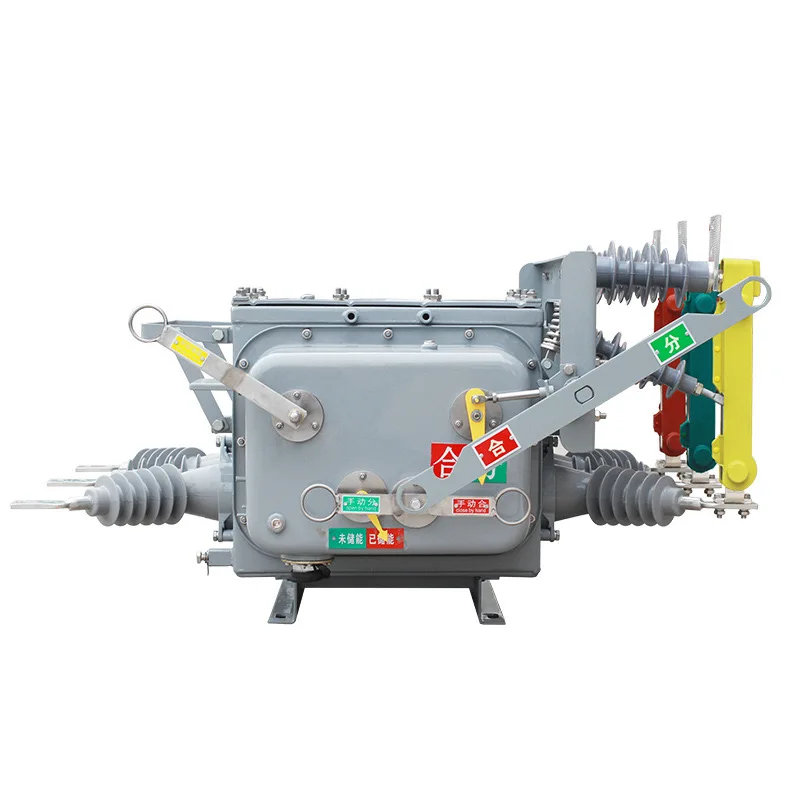

1. ภาพรวมโมดูลเซอร์กิตเบรกเกอร์สามเฟส

โมดูลเซอร์กิตเบรกเกอร์สามเฟสของ SanGao ประกอบด้วยเบรกเกอร์ขั้วเดียวอิสระสามตัวที่เชื่อมต่อกันทางกลไกเพื่อทำงานพร้อมกันผ่านที่จับแบบสลับอันเดียว สามารถเชื่อมต่อแบบอนุกรมกับโหลดสามเฟสเพื่อควบคุมเฟสทั้งหมดได้ในคราวเดียว กลไกการดับเพลิงส่วนโค้งเหมือนกันกับของเซอร์กิตเบรกเกอร์มาตรฐาน และโมดูลมีวงจรลด Rs‑Cs ในตัวเพื่อระงับการสลับแรงดันไฟฟ้าเกิน ซึ่งจำเป็นเมื่อเชื่อมต่อกับโหลดอุปนัยหรือแหล่งกระแสไฟฟ้า

2. ฟังก์ชั่นหลักและโหมดการทำงาน

เบรกเกอร์สามเฟส SanGao มีโหมดควบคุมสองโหมดเพื่อให้เหมาะกับความต้องการใช้งานที่แตกต่างกัน ในโหมดการควบคุมภายนอกไอคอนโมดูลจะแสดงพอร์ตอินพุตควบคุม ช่วยให้สามารถสลับแบบเรียลไทม์ผ่านสัญญาณ Simulink ในโหมดการควบคุมภายในเวลาในการสลับจะถูกตั้งค่าไว้ล่วงหน้าในกล่องโต้ตอบสำหรับลำดับเวลาอัตโนมัติ ในทั้งสองโหมด สัญญาณควบคุมเดียวกันจะขับเคลื่อนเบรกเกอร์ทั้งสามตัว เพื่อให้มั่นใจว่าการทำงานแบบซิงโครนัส

2.1 บทบาทของวงจร Snubber

เมื่อเบรกเกอร์เชื่อมต่อกับโหลดอุปนัย (เช่น มอเตอร์ หม้อแปลง) หรือแหล่งกำเนิดกระแส การเปิดวงจรอาจทำให้เกิดแรงดันไฟฟ้าเกินเหนี่ยวนำสูง ซึ่งอาจทำให้ฉนวนหรือตัวเบรกเกอร์เสียหายได้ วงจรลด Rs‑Cs ในตัวดูดซับพลังงานนี้ได้อย่างมีประสิทธิภาพ จำกัดจุดสูงสุดของแรงดันไฟฟ้าเกิน และปกป้องทั้งเบรกเกอร์และอุปกรณ์ดาวน์สตรีม ผู้ใช้สามารถเลือกเปิดหรือปิดวงจรนี้ได้ขึ้นอยู่กับประเภทของโหลด

2.2 ลักษณะทริปและกลไก "ทริปฟรี"

คุณลักษณะ "ไม่ตัดการทำงาน" ช่วยให้มั่นใจได้ว่าเมื่อมีการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร กลไกภายในจะบังคับให้หน้าสัมผัสเปิดออก และที่จับจะเคลื่อนไปยังตำแหน่งที่สะดุด การพยายามดันที่จับให้ปิดจะไม่ปิดหน้าสัมผัสอีกครั้งจนกว่าจะแก้ไขข้อผิดพลาดและรีเซ็ตที่จับแล้ว ซึ่งเป็นการกั้นความปลอดภัยจากภายใน ป้องกันการจ่ายพลังงานซ้ำในขณะที่ยังมีข้อผิดพลาดอยู่

• การควบคุมสัญญาณภายนอก (0 V / แรงดันบวก)
• การควบคุมตัวจับเวลาภายใน
• วงจร Snubber Rs‑Cs (อุปกรณ์เสริม)
• กลไกที่ไม่มีสะดุด
• ลักษณะการสะดุดของซีรีย์หน่วงเวลา
• ความสามารถในการทำลายไฟฟ้าลัดวงจรสูง

3. อธิบายข้อกำหนดทางเทคนิคที่สำคัญ

การเลือกเบรกเกอร์สามเฟสที่เหมาะสมต้องอาศัยความเข้าใจอย่างถ่องแท้เกี่ยวกับพารามิเตอร์ทางเทคนิค ตารางด้านล่างสรุปข้อกำหนดหลักของโมดูล SanGao และความหมายในทางปฏิบัติสำหรับการเลือก

4. คู่มือการประยุกต์ใช้งานทางอุตสาหกรรมและการคัดเลือก

เซอร์กิตเบรกเกอร์สามเฟสถูกนำมาใช้กันอย่างแพร่หลายในศูนย์ควบคุมมอเตอร์ แผงจ่ายไฟ อุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม และวัสดุก่อสร้างเชิงพาณิชย์ สามารถใช้เป็นสวิตช์หลัก อุปกรณ์ป้องกันสาขา หรือสวิตช์การทำงานของมอเตอร์ ทั้งนี้ขึ้นอยู่กับการใช้งาน ด้านล่างนี้คือกรณีการใช้งานทั่วไปและตัวชี้การเลือก

4.1 พื้นที่การใช้งานหลัก

• การควบคุมมอเตอร์อุตสาหกรรม:ใช้เป็นสตาร์ทเตอร์แบบออนไลน์โดยตรง โดยต้องมีคุณลักษณะทริปหน่วงเวลาเพื่อหลีกเลี่ยงการสะดุดกระแสกระชาก
• การป้องกันสายจำหน่าย:ติดตั้งในแผงจ่ายไฟหลักหรือแผงย่อยเพื่อป้องกันการโอเวอร์โหลดและการลัดวงจร โดยมีการประสานงานที่เหมาะสมกับอุปกรณ์ต้นน้ำ/ปลายน้ำ
• ชุดเครื่องกำเนิดไฟฟ้าฉุกเฉิน:ทำหน้าที่เป็นเบรกเกอร์เอาท์พุตของเครื่องกำเนิดไฟฟ้า ให้การแยกตัวและทนทานต่อกระแสเกินชั่วคราวที่อาจเกิดขึ้นได้
• ระบบปรับอากาศ:ปกป้องคอมเพรสเซอร์ พัดลม และมอเตอร์อื่นๆ ในเครื่องปรับอากาศและอุปกรณ์ทำความเย็น ซึ่งต้องมีคุณลักษณะการหน่วงเวลาด้วยเช่นกัน

4.2 ขั้นตอนการคัดเลือก

1. กำหนดประเภทโหลด:ตัวต้านทานหรืออุปนัย? มีกระแสไหลเข้าเริ่มต้นหรือไม่? นี่เป็นการตัดสินใจเกี่ยวกับลักษณะการเดินทางที่ต้องการ
2. คำนวณกระแสไฟฟ้าในการทำงาน:ขึ้นอยู่กับกำลังไฟฟ้าโหลดและแรงดันไฟฟ้า ให้คำนวณกระแสไฟสูงสุดและเพิ่มส่วนต่างด้านความปลอดภัย 20–30%
3. ประมาณกระแสไฟฟ้าลัดวงจร:รับกระแสไฟฟ้าลัดวงจรที่คาดไว้จากระบบจ่าย ความสามารถในการทำลายของเบรกเกอร์ต้องสูงกว่า
4. เลือกโหมดการควบคุม:การควบคุมสัญญาณภายนอกหากจำเป็นต้องมีการทำงานระยะไกล/อัตโนมัติ ตัวจับเวลาภายในหากจำเป็นต้องเปลี่ยนตามกำหนดเวลาเท่านั้น
5. พิจารณาข้อกำหนดของผู้ดูแคลน:สำหรับโหลดแบบเหนี่ยวนำ (มอเตอร์ หม้อแปลง) ให้เปิดใช้งานวงจรลดขนาดเสมอ

5. คุณสมบัติการป้องกันความปลอดภัย

ความปลอดภัยเป็นสิ่งสำคัญอันดับแรกในการออกแบบระบบไฟฟ้า เบรกเกอร์สามเฟส SanGao รวมกลไกการป้องกันหลายตัวที่ไม่เพียงแต่ปกป้องวงจรและอุปกรณ์เท่านั้น แต่ยังรวมถึงบุคลากรด้วย

• การป้องกันการโอเวอร์โหลด:ชุดทริปแม่เหล็กความร้อนจะเปิดวงจรเมื่อกระแสไฟฟ้าเกินค่าที่กำหนดเป็นระยะเวลานาน เพื่อป้องกันสายเคเบิลร้อนเกินไป
• การป้องกันการลัดวงจร:ทริปแม่เหล็กจะดำเนินการทันทีในกรณีที่เกิดการลัดวงจร โดยจะตัดกระแสไฟฟ้าฟอลต์ออกภายในมิลลิวินาทีเพื่อลดความเสียหายให้เหลือน้อยที่สุด
• ฟังก์ชั่นการแยก:เมื่อด้ามจับอยู่ในตำแหน่ง "ปิด" ช่องว่างหน้าสัมผัสที่เพียงพอและระยะห่างของฉนวนจะช่วยให้มองเห็นจุดแตกหักได้ ซึ่งเป็นไปตามข้อกำหนดการแยกส่วน
• Trip‑Free Anti‑Reclosure:ป้องกันการปิดซ้ำในขณะที่ยังมีข้อผิดพลาดอยู่ ช่วยลดความเสี่ยงที่จะเกิดข้อผิดพลาดจากมนุษย์
