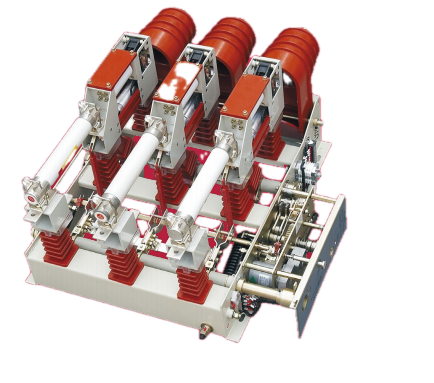

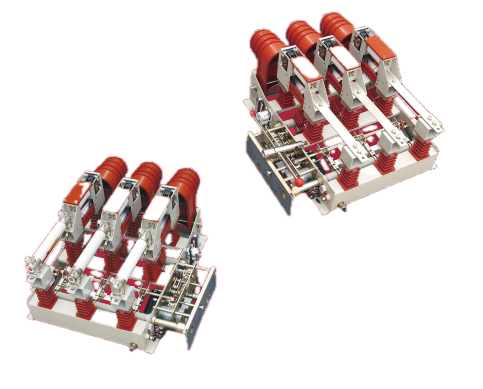

สวิตช์แบ่งโหลดสุญญากาศและอุปกรณ์รวมฟิวส์

สวิตช์ตัดโหลดสุญญากาศและอุปกรณ์รวมฟิวส์รวมตัวขัดขวางสุญญากาศเข้ากับระบบประสานงานการตัดการทำงานของฟิวส์ ภายใต้สภาวะโหลดปกติ สวิตช์จะทำงานโดยอิสระ เมื่อกระแสไฟลัดเกินพิกัดฟิวส์ หมุดหยุดฟิวส์จะสั่งกลไกกลไกตัดการทำงานของสวิตช์โดยอัตโนมัติ โดยเปิดหน้าสัมผัสหลักและล้างวงจร ระยะการแยกออกที่ออกฤทธิ์โดยตรงและระยะเปิดของตัวขัดขวางทำได้ในจังหวะเดียว บานเกล็ดต่อสายดินซึ่งเชื่อมต่อกับสวิตช์สายดินช่วยให้สามารถเชื่อมต่อสายดินที่มองเห็นได้เพื่อการบำรุงรักษา ที่ระดับ 12 kV และ 630 A พร้อมกระแสไฟทนช่วงสั้น 20 kA อุปกรณ์นี้ถูกสร้างขึ้นเพื่อการบริการที่เชื่อถือได้ในเครือข่ายการกระจายสินค้าทั้งในเมืองและในชนบท

หลักการทำงาน

ภายในตัวขัดขวางสุญญากาศ หน้าสัมผัสจะถูกปิดผนึกในสภาพแวดล้อมสุญญากาศสูง (โดยทั่วไปจะต่ำกว่า 10⁻⁴ Pa) เมื่อหน้าสัมผัสแยกออกจากกันภายใต้ภาระ ส่วนโค้งของไอโลหะจะเกิดขึ้นจากวัสดุหน้าสัมผัสที่ระเหย อย่างไรก็ตาม เนื่องจากสุญญากาศแทบไม่มีโมเลกุลของก๊าซสำหรับการแตกตัวเป็นไอออน ส่วนโค้งไม่สามารถดำรงอยู่ได้เองและดับลงเมื่อกระแสไฟฟ้ากระแสสลับเป็นศูนย์ตามธรรมชาติครั้งแรก ไอของโลหะจะควบแน่นอย่างรวดเร็วบนพื้นผิวสัมผัสและเป็นเกราะป้องกัน ซึ่งช่วยฟื้นฟูความเป็นฉนวนได้ภายในเสี้ยววินาที วิธีการชุบอาร์คนี้ไม่ต้องใช้ตัวกลางภายนอก (น้ำมันหรือ SF₆) และส่งผลให้หน้าสัมผัสสึกกร่อนน้อยที่สุด

ข้อดีของผลิตภัณฑ์

การสลับและการป้องกันแบบรวม

สวิตช์หยุดโหลดสุญญากาศและชุดฟิวส์ของเราทำการสลับโหลดเป็นประจำ และช่วยป้องกันการลัดวงจรด้วยฟิวส์ ซึ่งช่วยลดความจำเป็นในการแยกเซอร์กิตเบรกเกอร์บนตัวป้อนแต่ละตัว ซึ่งช่วยลดค่าใช้จ่ายฝ่ายทุน

รอยเท้าขนาดกะทัดรัด

กลไกการขับเคลื่อนจะช่วยลดความเครียดแรงดันไฟฟ้าบนตัวขัดขวางที่อยู่นอกช่วงสวิตช์ทันที ทำให้ตัวขัดขวางมีขนาดเล็กลงและขนาดอุปกรณ์โดยรวม ช่วยให้มีเค้าโครงที่มีความหนาแน่นสูงขึ้นในยูนิตหลักแบบวงแหวนและสถานีย่อยขนาดกะทัดรัด

การทำงานแบบจังหวะเดียว

ระยะการแยกและระยะเปิดของผู้ขัดขวางทำได้ในการเคลื่อนไหวครั้งเดียว ทำให้ลำดับการสลับง่ายขึ้น และลดโอกาสที่จะเกิดข้อผิดพลาดของผู้ปฏิบัติงาน

การต่อสายดินที่มองเห็นได้เพื่อความปลอดภัย

ชัตเตอร์ต่อสายดินซึ่งเชื่อมต่อกับสวิตช์สายดิน ให้สัญญาณทางกายภาพและการมองเห็นของการแยก ทำให้เข้าถึงการบำรุงรักษาได้อย่างปลอดภัยโดยไม่ต้องใช้อุปกรณ์ต่อสายดินเพิ่มเติม

เทคโนโลยีไร้ SF₆

การหยุดชะงักของสุญญากาศช่วยลดความกังวลเกี่ยวกับก๊าซเรือนกระจก และหลีกเลี่ยงการจัดการ การทดสอบการรั่วไหล และขั้นตอนการเติมที่เกี่ยวข้องกับอุปกรณ์ SF₆

การวินิจฉัยข้อผิดพลาด

โดยทั่วไปการทำงานของฟิวส์บ่อยครั้งจะบ่งบอกถึงปัญหาของระบบที่ซ่อนอยู่ ต่อไปนี้เป็นสาเหตุหลักและมาตรการแก้ไข:

ระบบลัดวงจร: เมื่อเกิดการลัดวงจร กระแสไฟฟ้าลัดจะทำให้ส่วนประกอบฟิวส์ละลายอย่างรวดเร็ว ต้องระบุตำแหน่งและกำจัดข้อบกพร่อง (เช่น ซ่อมสายเคเบิลหรือเปลี่ยนอุปกรณ์ที่ชำรุด) ก่อนเปลี่ยนฟิวส์ด้วยพิกัดที่ถูกต้อง

โอเวอร์โหลดอย่างต่อเนื่อง: การทำงานอย่างต่อเนื่องเหนือกระแสไฟฟ้าที่กำหนดจะทำให้เกิดความร้อนมากเกินไป ส่งผลให้ฟิวส์ละลาย โหลดจะต้องลดลงให้อยู่ภายในพิกัดอุปกรณ์ หรือต้องอัพเกรดพิกัดฟิวส์โดยสอดคล้องกับการศึกษาการป้องกันระบบ

การเลือกฟิวส์ไม่ถูกต้อง: หากอัตราองค์ประกอบฟิวส์ต่ำเกินไปสำหรับการใช้งาน การทำงานที่น่ารำคาญจะเกิดขึ้น ตรวจสอบพิกัดฟิวส์เทียบกับความจุของหม้อแปลงหรือตัวป้อน และแทนที่ด้วยองค์ประกอบที่มีขนาดเหมาะสมตามแผนภูมิประสานงานของผู้ผลิต

พารามิเตอร์ทางเทคนิค

สภาพแวดล้อมการใช้งาน

เครือข่ายวงแหวนในเมือง

สวิตช์แบ่งโหลดสุญญากาศและอุปกรณ์รวมฟิวส์ทำหน้าที่เป็นสวิตช์แบ่งส่วนในยูนิตหลักวงแหวน (RMU) ขนาดกะทัดรัดที่เกิดขึ้นจากการออกแบบกลไกการขับเคลื่อน ช่วยให้สามารถกำหนดค่าสวิตช์เกียร์ที่มีความหนาแน่นสูงกว่าในสถานีย่อยในเมืองที่มีพื้นที่จำกัด สวิตช์สายดินในตัวช่วยให้ขั้นตอนการบำรุงรักษาง่ายขึ้น ลดเวลาไฟฟ้าดับระหว่างการทำงานตามกำหนดเวลา

สิ่งอำนวยความสะดวกทางอุตสาหกรรม

สำหรับโรงงานอุตสาหกรรมที่มีโหลดเซ็นเตอร์หลายตัว สวิตช์ตัดโหลดสุญญากาศและชุดฟิวส์รวมจะทำหน้าที่สลับโหลดที่ตัวป้อนหม้อแปลงและจุดป้อน ตัวเลือกการรวมสวิตช์ฟิวส์ให้การป้องกันไฟฟ้าลัดวงจรโดยไม่ต้องเสียค่าใช้จ่ายของเบรกเกอร์สุญญากาศแบบเต็ม เหมาะสำหรับตัวป้อนที่ไม่สำคัญซึ่งมีการป้องกันข้อผิดพลาดที่ต้นน้ำ

เครือข่ายการกระจายสินค้าในชนบท

การกระจายตัวในชนบททำให้เกิดความท้าทายเฉพาะ ได้แก่ ความยาวตัวป้อนที่ยาว การโหลดแบบแปรผัน และความผันผวนของแรงดันไฟฟ้า เมื่อสิ้นสุดตัวป้อนขนาด 10kV ที่ยาว แรงดันไฟฟ้าตกระหว่างช่วงโหลดสูงสุดอาจมีนัยสำคัญ ส่งผลให้แรงดันไฟฟ้าต่ำในสถานที่ของลูกค้า อุปกรณ์จะจัดการกับเรื่องนี้ได้สองวิธี ขั้นแรก การติดตั้งที่จุดยุทธศาสตร์ตามแนวอุปกรณ์ป้อนยาวช่วยให้ผู้ให้บริการเครือข่ายสามารถแบ่งสาย แยกข้อผิดพลาด และลดโซนไฟฟ้าดับได้ ประการที่สอง อุปกรณ์สามารถเปลี่ยนก๊อกหม้อแปลงและธนาคารตัวเก็บประจุได้ ช่วยให้ผู้ปฏิบัติงานสามารถจัดการโปรไฟล์แรงดันไฟฟ้าได้อย่างมีประสิทธิภาพมากขึ้น ในบริบทของชนบท ข้อกำหนดในการบำรุงรักษาอุปกรณ์ต่ำนั้นมีประโยชน์อย่างยิ่ง โดยทีมงานซ่อมบำรุงอาจเดินทางเป็นระยะทางไกลมากเพื่อไปยังไซต์งาน ดังนั้นความน่าเชื่อถือของอุปกรณ์ระหว่างการเยี่ยมชมจะช่วยลดต้นทุนการดำเนินงานได้โดยตรง

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องขัดขวางสุญญากาศจะดับส่วนโค้งได้อย่างไร

เมื่อหน้าสัมผัสภายในเครื่องขัดขวางสุญญากาศแยกออกจากกันภายใต้ภาระ ส่วนโค้งของไอโลหะจะเกิดขึ้นระหว่างพื้นผิวสัมผัส เนื่องจากตัวขัดขวางรักษาสุญญากาศสูงโดยมีโมเลกุลของก๊าซไม่กี่โมเลกุลที่พร้อมสำหรับการแตกตัวเป็นไอออน ส่วนโค้งไม่สามารถดำรงอยู่ได้เองและดับลงเมื่อกระแสไฟฟ้าข้ามศูนย์ตามธรรมชาติครั้งแรก วิธีการสูญพันธุ์อาร์กนี้มีประสิทธิภาพ รวดเร็ว และไม่ต้องใช้ตัวกลางในการดับอาร์กภายนอก

คำถามที่ 2: อะไรเป็นสาเหตุให้ฟิวส์ทำงานบ่อยครั้ง และจะแก้ไขอย่างไร

โดยทั่วไปการทำงานของฟิวส์บ่อยครั้งจะบ่งชี้ถึงความผิดปกติของระบบ สาเหตุหลักคือ: การลัดวงจรของระบบ (กระแสไฟฟ้าฟอลต์ทำให้ส่วนประกอบฟิวส์ละลาย จะต้องระบุตำแหน่งและแก้ไขความผิดปกติก่อนที่จะเปลี่ยนฟิวส์ด้วยพิกัดที่ถูกต้อง) โอเวอร์โหลดอย่างต่อเนื่อง (การทำงานสูงกว่ากระแสไฟฟ้าที่กำหนดเป็นระยะเวลานาน ต้องลดโหลด) หรือการเลือกฟิวส์ไม่ถูกต้อง (พิกัดส่วนประกอบฟิวส์ต่ำเกินไปสำหรับการใช้งาน ต้องเปลี่ยนฟิวส์ด้วยพิกัดที่ถูกต้อง)

คำถามที่ 3: โดยทั่วไปแล้วสวิตช์แบ่งโหลดสูญญากาศและชุดฟิวส์จะใช้ที่ไหน

อุปกรณ์นี้เหมาะสำหรับระบบไฟฟ้ากระแสสลับแรงดันปานกลางสามเฟส การใช้งานทั่วไป ได้แก่ ยูนิตหลักของวงแหวน (RMU) สถานีย่อยขนาดกะทัดรัด สวิตช์แบ่งส่วนของสายจำหน่าย และการป้องกันหม้อแปลงเมื่อรวมกับฟิวส์

คำถามที่ 4: อุปกรณ์นี้สามารถเปลี่ยนเบรกเกอร์วงจรสุญญากาศได้หรือไม่

ไม่ได้ อุปกรณ์นี้ได้รับการออกแบบสำหรับการเปลี่ยนโหลด และเมื่อติดตั้งฟิวส์แล้วจะป้องกันการลัดวงจรได้ เบรกเกอร์วงจรสุญญากาศได้รับการออกแบบมาเพื่อขัดขวางทั้งกระแสโหลดปกติและกระแสไฟลัดลัดวงจรโดยตรง สำหรับการใช้งานที่มีการป้องกันข้อผิดพลาดอัปสตรีมอยู่แล้ว อุปกรณ์นี้นำเสนอโซลูชันที่คุ้มต้นทุนมากกว่าเบรกเกอร์วงจรสุญญากาศแบบเต็ม

ทำไมต้องเลือกซานเกา?

1. ความสามารถในการผลิต

SanGao ดำเนินงานไซต์งานขนาด 10 หมู่ (6,667 ตร.ม.) ใน Liushi เจ้อเจียง โดยมีพื้นที่การผลิต 10,000 ตร.ม. มีสายการประกอบและทดสอบเฉพาะสำหรับสวิตช์เกียร์แรงดันไฟฟ้าปานกลาง

2. ทีมงานด้านเทคนิค

บริษัทมีพนักงาน 120 คน ซึ่งรวมถึงวิศวกรระดับกลางถึงอาวุโส 20 คน ซึ่งครอบคลุมการออกแบบเครื่องจักรกล ฉนวนไฟฟ้าแรงสูง และการประกันคุณภาพ ทุนจดทะเบียน 81.68 ล้านหยวน สินทรัพย์รวมประมาณ 200 ล้านหยวน

3. ได้รับการรับรองระบบคุณภาพ

การผลิตดำเนินการภายใต้การรับรองมาตรฐาน ISO 9001:2008, ISO 14001 และ ISO 45001 สิ่งเหล่านี้จำเป็นต้องมีการควบคุมซัพพลายเออร์ที่เป็นเอกสาร การตรวจสอบขาเข้า การตรวจสอบระหว่างกระบวนการ และการทดสอบการยอมรับขั้นสุดท้าย

4. การตรวจสอบย้อนกลับของกระบวนการ

ระบบ ERP ติดตามวัสดุ การดำเนินการผลิต และบันทึกการทดสอบ แต่ละหน่วยได้รับการซีเรียลไลซ์พร้อมข้อมูลการทดสอบที่เก็บไว้เพื่อให้สามารถตรวจสอบย้อนกลับได้อย่างสมบูรณ์

5. การทดสอบตามปกติ

อุปกรณ์ทุกชิ้นผ่านการทดสอบความทนทานต่อไดอิเล็กทริก (วงจรหลักและดิน) การทดสอบการทำงานทางกลภายใต้การควบคุมด้วยตนเองและทางไฟฟ้า และการวัดความต้านทานหน้าสัมผัส หน่วยตัวอย่างจะต้องได้รับการทดสอบกระแสระยะสั้นเพื่อการตรวจสอบความถูกต้อง 20 kA / 4 วินาที

6. ความร่วมมือทางเทคนิค

SanGao ร่วมมือกับ Xi'an Senyuan, Beijing Electrical Research Institute และ Xi'an High Voltage Research Institute สำหรับการทดสอบประเภทและการปฏิบัติตามมาตรฐาน GB และ IEC

การแยกส่วนประกอบ

เลขที่	ส่วนประกอบ
1	การติดต่อคงที่
2	ฝาครอบฉนวน
3	ชัตเตอร์
4	แชสซี
5	ห้องดับเพลิงอาร์กสุญญากาศ
6	แผ่นนำทาง
7	ฟิวส์
8	เพลาเก็บพลังงาน
9	เพลาสวิตช์ดิน
10	แผงควบคุมการทำงาน
