เบรกเกอร์สุญญากาศขอบเขตกลางแจ้ง

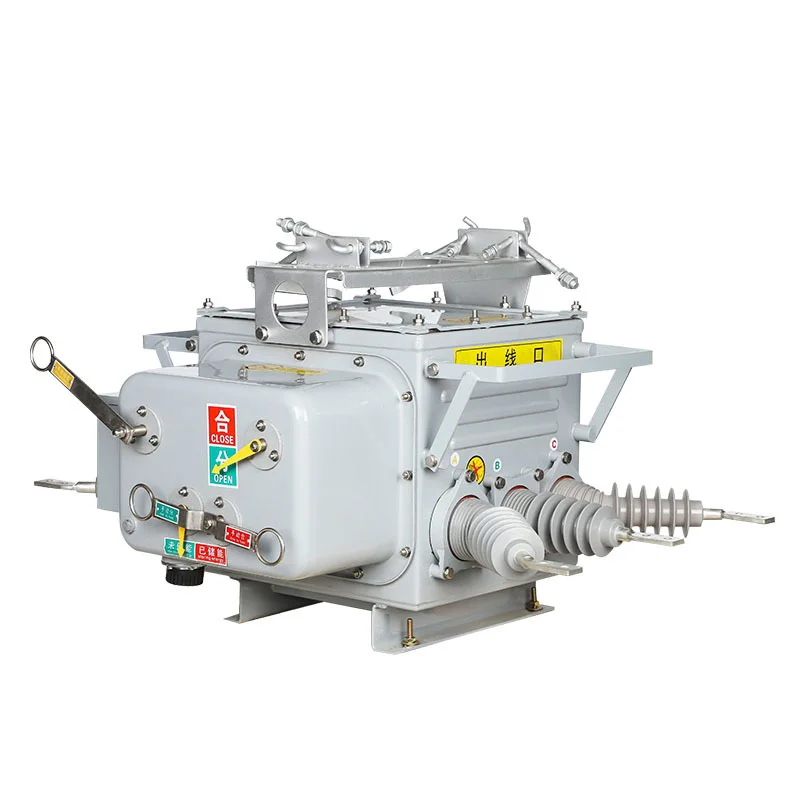

เบรกเกอร์สูญญากาศขอบเขตกลางแจ้งที่ทนทานของ SanGao (ต่อไปนี้จะเรียกว่า "เบรกเกอร์ขอบเขต") เหมาะสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูงกลางแจ้งที่มี AC สามเฟส 50Hz และแรงดันไฟฟ้าที่กำหนด 33kV และต่ำกว่า ตัวเซอร์กิตเบรกเกอร์มีห้องดับเพลิงส่วนโค้งสุญญากาศ หม้อแปลงกระแส หม้อแปลงกระแสลำดับเป็นศูนย์ ฯลฯ เบรกเกอร์มีโหมดการจัดการระยะไกล ฟังก์ชันควบคุมการป้องกัน และฟังก์ชันการสื่อสาร สามารถตัดสินและตรวจจับสถานีไฟฟ้าย่อย สถานประกอบการอุตสาหกรรมและเหมืองแร่ และระบบโครงข่ายไฟฟ้าในเมืองและชนบทได้อย่างน่าเชื่อถือ เพื่อวัตถุประสงค์ในการควบคุมและป้องกัน เหมาะเป็นพิเศษสำหรับการทำงานบ่อยครั้งของกระแสไฟฟ้าลัดวงจรระดับกราวด์และระดับเมืองระดับมิลลิแอมแปร์ระดับศูนย์และกระแสไฟลัดวงจรข้อบกพร่องจากเฟสต่อเฟส ช่วยให้สามารถกำจัดข้อผิดพลาดในการลงกราวด์เฟสเดียวและข้อผิดพลาดจากการลัดวงจรจากเฟสต่อเฟสได้โดยอัตโนมัติ

เบรกเกอร์วงจรสุญญากาศขอบเขตภายนอกจะขัดจังหวะส่วนโค้งในโหมดสุญญากาศ และใช้ฉนวนแก๊ส SF6 กล่องนี้ใช้เทคโนโลยีซีลแก๊สนำเข้าขั้นสูง เทคโนโลยีโครงสร้างป้องกันการระเบิดและฉนวน พร้อมประสิทธิภาพการปิดผนึกโดยรวมที่ยอดเยี่ยม ประสิทธิภาพการปิดผนึกของท่อร้อยสายนำเข้าและส่งออกได้รับการปรับปรุงเช่นกัน และประสิทธิภาพการปิดผนึกโดยรวมก็ดี ก๊าซ SF6 ที่เติมเข้าไปภายในจะต้องไม่รั่วไหลหรือได้รับผลกระทบจากสภาพแวดล้อมภายนอก กลไกการทำงานของสปริงได้รับการย่อให้เล็กลงและประสิทธิภาพได้รับการปรับปรุงให้เหมาะสม ใช้ระบบส่งกำลังโซ่หลักและระบบการเดินทางแบบหลายขั้นตอนซึ่งมีความต้านทานต่ำและอุณหภูมิที่เพิ่มขึ้นต่ำ ความน่าเชื่อถือและเสถียรภาพของมันเหนือกว่ากลไกสปริงแบบเดิม

ผลิตภัณฑ์นี้ได้รับการติดตั้งที่ขอบเขตความรับผิดชอบของสายจ่ายค่าใช้จ่าย ส่วนหน้าของสายขาเข้าของผู้ใช้จะกำจัดข้อผิดพลาดในการต่อลงดินแบบเฟสเดียวและข้อผิดพลาดการลัดวงจรแบบเฟสต่อเฟสภายในระบบของผู้ใช้โดยอัตโนมัติ หลีกเลี่ยงการแพร่กระจายของข้อผิดพลาดในโลกของผู้ใช้ไปยังสายส่งหลัก ทำให้มั่นใจในความปลอดภัยทางไฟฟ้าของผู้ใช้ที่ไม่ผิดพลาด และปรับปรุงความน่าเชื่อถือทางไฟฟ้า หากข้อผิดพลาดเกิดขึ้นถาวรและการปิดสถานีย่อยล้มเหลว อุบัติเหตุที่ไซต์ของผู้ใช้แรงดันไฟฟ้าปานกลางจะส่งผลให้สายหลักจำหน่ายทั้งหมดถูกตัดออก อุบัติเหตุการส่งสัญญาณที่พบบ่อยในระบบส่งไฟฟ้านี้จะก่อให้เกิดความเสียหายต่อสังคมอย่างมาก

สภาพแวดล้อม

(1) อุณหภูมิอากาศสิ่งแวดล้อม: -40 ℃~+40 ℃; การเปลี่ยนแปลงอุณหภูมิรายวันไม่เกิน 25 ℃; ตามคุณสมบัติของก๊าซ SF6 เมื่ออุณหภูมิแวดล้อมอยู่ที่ -40 ℃ และความดันภายในถังเท่ากับ 0.05Mpa SF6 จะยังคงอยู่ในสถานะก๊าซเพื่อให้แน่ใจว่าผลิตภัณฑ์ทำงานได้ตามปกติ เมื่ออุณหภูมิแวดล้อมอยู่ที่ -40 ℃ และความดันเกจคือ 0.05Mpa จุดหลอมเหลวของ SF6 คือ -55 ℃; เมื่อความดันเกจเป็นศูนย์ จุดทำให้กลายเป็นของเหลว SF6 จะไม่เกิน -60 ℃

(2) ความเร็วลมไม่เกิน 35 เมตรต่อวินาที

(3) สถานที่ที่ไม่มีความไวไฟ อันตรายจากการระเบิด มีการกัดกร่อนของสารเคมีอย่างรุนแรง (เช่น กรด ด่าง หรือควันต่างๆ) และการสั่นสะเทือนที่รุนแรง

(4) ระดับความสูง: ≤ 1,000 ม.

(5) ความหนาครอบคลุม: 10 มม.;

(6) ระดับมลพิษทางอากาศ: ระดับ 4;

(7) ความรุนแรงของแผ่นดินไหว: ≤ 7 องศา;

(8) วิธีการต่อสายดินจุดที่เป็นกลางในโครงข่ายไฟฟ้า: จุดที่เป็นกลางไม่ได้ต่อสายดิน แต่จะต่อสายดินผ่านคอยล์ปราบปรามส่วนโค้ง และจุดศูนย์จะต่อสายดินผ่านความต้านทานต่ำ
