สวิตช์สายดินความเร็วสูงในร่มสามเฟส AC

สำหรับโรงงานสวิตช์เกียร์ที่แสวงหาการป้องกันสายดินที่ตอบสนอง สวิตช์สายดินความเร็วสูงในร่มสามเฟส AC จาก SanGao ถือเป็นส่วนประกอบที่เข้าคู่กันในอุดมคติ ออกแบบมาเฉพาะสำหรับสถานการณ์ไฟฟ้าแรงสูงภายในอาคาร โดยดำเนินการต่อสายดินที่เชื่อถือได้หลังจากวงจรขาดการเชื่อมต่อ และลดอันตรายที่ซ่อนอยู่ซึ่งเกิดจากไฟฟ้าตกค้าง แรงดันไฟฟ้าเหนี่ยวนำ และการทำงานผิดพลาดของการลัดวงจร

การป้องกันสายดินที่รวดเร็วสำหรับระบบแรงดันไฟฟ้าปานกลาง

ในงานบำรุงรักษาไฟฟ้าแรงสูง เวลาที่ต้องใช้ในการสร้างสภาพการต่อสายดินที่ปลอดภัยถือเป็นปัจจัยสำคัญ การต่อสายดินล่าช้าหรือไม่เสถียรอาจเพิ่มความเสี่ยงให้กับช่างเทคนิคและอุปกรณ์ไฟฟ้า

กลไกการปิดด้วยความเร็วสูงช่วยให้เบลดกราวด์เคลื่อนที่อย่างรวดเร็วไปยังตำแหน่งปิด สร้างการเชื่อมต่อที่เชื่อถือได้ระหว่างวงจรไฟฟ้าและระบบกราวด์

สวิตช์สายดินความเร็วสูงในร่มสามเฟส AC ส่วนใหญ่จะใช้เพื่อ:

• อุปกรณ์ไฟฟ้าแยกสายดินระหว่างการบำรุงรักษา

• ปล่อยประจุไฟฟ้าที่ตกค้างหลังจากตัดการเชื่อมต่อ

• ให้ความสามารถในการต่อสายดินลัดวงจร

• ปรับปรุงการป้องกันผู้ปฏิบัติงานภายในระบบสวิตช์เกียร์

เมื่อเปรียบเทียบกับโครงสร้างการต่อลงกราวด์แบบธรรมดา การออกแบบการดำเนินการที่รวดเร็วมุ่งเน้นไปที่การตอบสนองทางกลที่รวดเร็วและแรงกดสัมผัสที่มั่นคง

กลไกการปิดความเร็วสูงทำงานอย่างไร

กลไกการทำงานจะกำหนดว่าสวิตช์สายดินความเร็วสูงในร่มสามเฟสของ AC สามารถดำเนินการปิดได้อย่างถูกต้องและสม่ำเสมอหรือไม่

กระบวนการดำเนินงานหลักประกอบด้วย:

1. กลไกการทำงานได้รับคำสั่งปิด

2. เพลาหลักหมุนและถ่ายเทแรงทางกล

3. มีดกราวด์เคลื่อนไปทางหน้าสัมผัสคงที่

4. กลไกสปริงจะปล่อยพลังงานที่สะสมไว้เพื่อเร่งการปิด

5. ชิ้นส่วนที่เป็นสื่อกระแสไฟฟ้าจะสร้างการเชื่อมต่อสายดิน

โครงสร้างการปิดอย่างรวดเร็วช่วยให้ใบมีดกราวด์เอาชนะความต้านทานทางกลและไปถึงตำแหน่งที่ต้องการได้อย่างรวดเร็ว

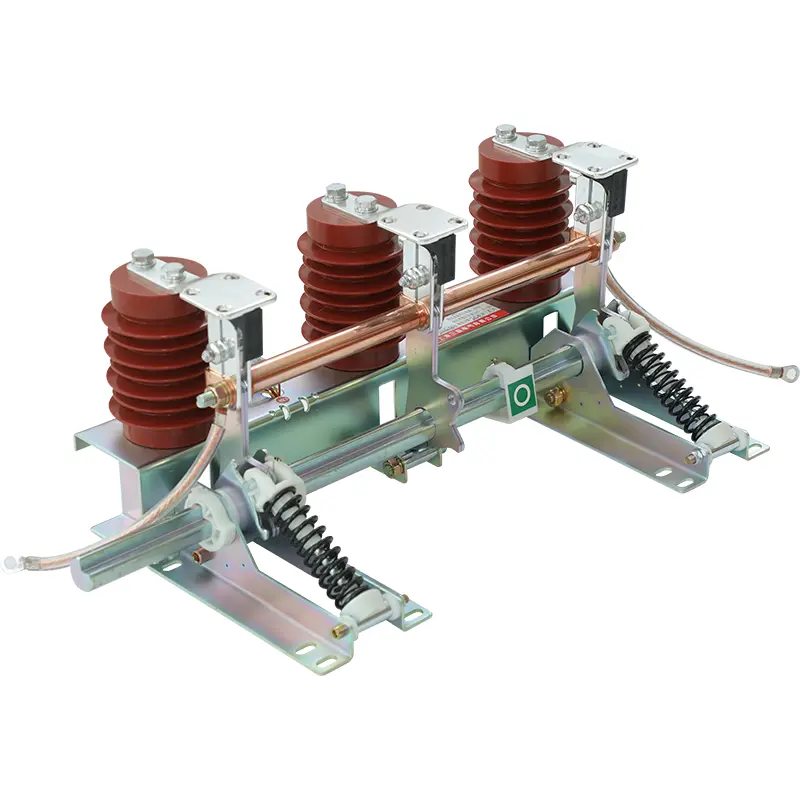

ส่วนประกอบหลักได้แก่:

• โครงรองรับ

• ชุดมีดกราวด์

• หน้าสัมผัสแบบคงที่

• เพลาหมุน

• แขนปฏิบัติการ

• สปริงอัด

• ส่วนประกอบการเชื่อมต่อแบบนำไฟฟ้า

การออกแบบชิ้นส่วนเหล่านี้ที่ประสานกันช่วยให้มั่นใจได้ถึงการเคลื่อนที่ของกลไกที่มั่นคงระหว่างการทำงานซ้ำๆ

ฟังก์ชั่นป้องกันไฟฟ้าระหว่างการบำรุงรักษา

แม้ว่าเซอร์กิตเบรกเกอร์หรือตัวแยกกระแสไฟจะตัดการเชื่อมต่อแหล่งจ่ายไฟแล้ว พลังงานไฟฟ้าอาจยังคงอยู่ในระบบเนื่องจากความจุไฟฟ้า การเหนี่ยวนำ หรือวงจรจ่ายไฟในบริเวณใกล้เคียง

สวิตช์สายดินความเร็วสูงในร่มสามเฟส AC ช่วย:

• ปล่อยพลังงานไฟฟ้าที่เหลืออยู่

• ลดอันตรายจากแรงดันไฟฟ้าที่เกิดขึ้น

• จัดให้มีเส้นทางสายดินที่มีความต้านทานต่ำ

• ปรับปรุงขั้นตอนความปลอดภัยในการบำรุงรักษา

ในสถานีไฟฟ้าย่อยที่มีวงจรขนาน การเหนี่ยวนำแม่เหล็กไฟฟ้าและไฟฟ้าสถิตอาจสร้างแรงดันไฟฟ้าที่ไม่ต้องการบนอุปกรณ์ที่ถูกตัดการเชื่อมต่อ ระบบสายดินที่ติดตั้งอย่างเหมาะสมจะช่วยควบคุมความเสี่ยงเหล่านี้

ข้อมูลจำเพาะทางเทคนิค

เหตุใดจึงเลือก SanGao สำหรับอุปกรณ์สายดินไฟฟ้าแรงสูง

ลูกค้าที่เลือกสวิตช์กราวด์มักจะเน้นไปที่ประเด็นในทางปฏิบัติสามประการ:

การทำงานของกลไกที่มั่นคง

กลไกการปิดอย่างรวดเร็วได้รับการออกแบบสำหรับการดำเนินการสลับซ้ำๆ และประสิทธิภาพการต่อลงดินที่สม่ำเสมอ

ความเข้ากันได้กับระบบสวิตช์เกียร์

SanGao พัฒนาส่วนประกอบไฟฟ้าแรงสูงตามความต้องการใช้งานสวิตช์เกียร์จริง

ความสามารถในการผลิตที่สมบูรณ์

ตั้งแต่การออกแบบและการผลิตไปจนถึงการทดสอบ SanGao จัดการกระบวนการผลิตที่สำคัญภายใน ซึ่งสนับสนุนความสม่ำเสมอของผลิตภัณฑ์ที่ดีขึ้น

กลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยสวิตช์กราวด์ ตัวตัดการเชื่อมต่อ สวิตช์โหลด เบรกเกอร์วงจรสุญญากาศ และอุปกรณ์ไฟฟ้าแรงสูงอื่นๆ

คำถามที่พบบ่อย

1. จุดประสงค์หลักของอุปกรณ์นี้คืออะไร?

ใช้ในการต่อสายดินอุปกรณ์ไฟฟ้าแรงสูงหลังการแยกและให้การป้องกันระหว่างการบำรุงรักษา

2. เหตุใดกลไกการปิดอย่างรวดเร็วจึงมีความสำคัญ

การปิดอย่างรวดเร็วช่วยให้ใบมีดกราวด์สัมผัสกันได้อย่างรวดเร็ว และปรับปรุงการป้องกันในระหว่างสภาวะทางไฟฟ้าที่ผิดปกติ

3. สามารถใช้งานร่วมกับเซอร์กิตเบรกเกอร์และสวิตช์แยกได้หรือไม่?

ใช่. สวิตช์สายดินความเร็วสูงในร่มแบบสามเฟสของ AC มักใช้ร่วมกับส่วนประกอบสวิตช์เกียร์ไฟฟ้าแรงสูงเพื่อสร้างลำดับการแยกและการต่อสายดินที่ปลอดภัย

4.ระบบใดบ้างที่เหมาะกับสวิตช์นี้?

ได้รับการออกแบบมาสำหรับระบบไฟฟ้าแรงสูงสามเฟส AC ในร่ม โดยเฉพาะการใช้งานสวิตช์เกียร์แรงดันไฟฟ้าปานกลาง
