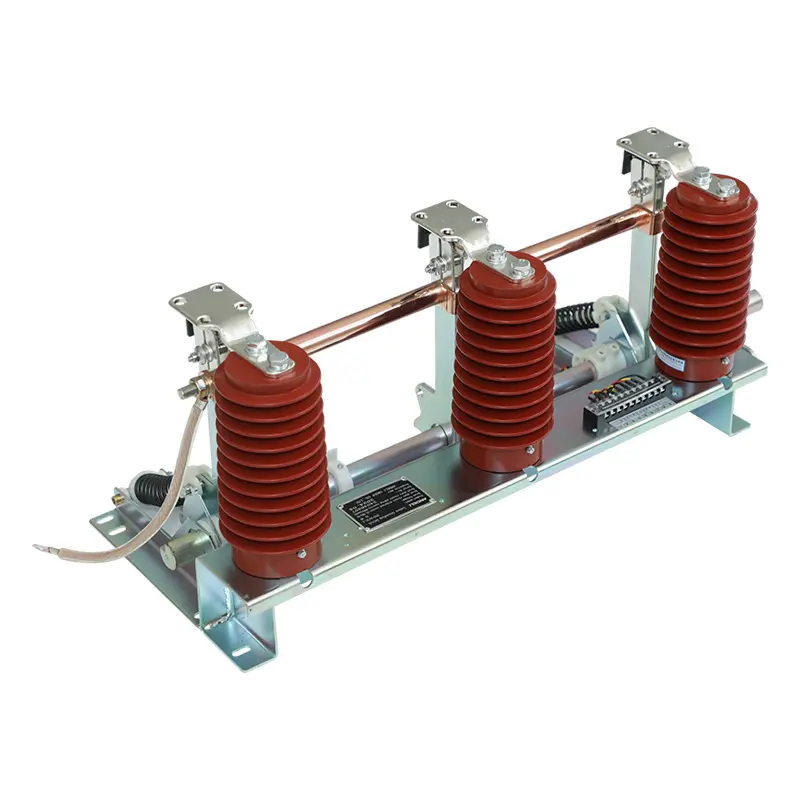

สวิตช์ไฟฟ้าแรงสูงสวิตช์กราวด์ในตัว

สวิตช์เกียร์ไฟฟ้าแรงสูง SanGao สวิตช์สายดินในตัวมีแหล่งที่มาอย่างกว้างขวางจากผู้ผลิตสวิตช์เกียร์ สถานีย่อยหม้อแปลงไฟฟ้า และโครงการจัดจำหน่ายทางอุตสาหกรรมที่มีขนาดกะทัดรัดและประสิทธิภาพการป้องกันสายดินที่ตรงกัน การออกแบบโครงสร้างแบบออลอินวันนี้ได้รับการปรับให้เหมาะสมสำหรับการประกอบที่ไร้รอยต่อกับตัวตู้ไฟฟ้าแรงสูง ช่วยให้สามารถแยกวงจรได้อย่างสมบูรณ์ ลดความเสี่ยงที่จะเกิดไฟฟ้าช็อตตกค้าง และเพิ่มเสถียรภาพโดยรวมของขั้นตอนการบำรุงรักษาทั้งหมดในไซต์งาน

การออกแบบสายดินแบบบูรณาการสำหรับระบบสวิตช์เกียร์ขนาดกะทัดรัด

ระบบสวิตช์เกียร์สมัยใหม่ไม่เพียงแต่ต้องการประสิทธิภาพทางไฟฟ้าเท่านั้น แต่ยังต้องใช้พื้นที่ภายในอย่างมีประสิทธิภาพอีกด้วย การติดตั้งอุปกรณ์สายดินแยกต่างหากอาจเพิ่มความซับซ้อนของตู้ และต้องมีการเตรียมการในการติดตั้งเพิ่มเติม

การออกแบบในตัวรวมฟังก์ชันกราวด์เข้ากับโครงสร้างสวิตช์เกียร์โดยตรง ช่วยให้ตู้สามารถทำงานได้อย่างปลอดภัยยิ่งขึ้นโดยไม่ต้องใช้พื้นที่ภายนอกที่ไม่จำเป็น

วัตถุประสงค์หลัก ได้แก่ :

• จัดเตรียมเส้นทางสายดินหลังการแยกไฟฟ้า

• ปกป้องบุคลากรซ่อมบำรุงจากแรงดันไฟฟ้าโดยไม่ตั้งใจ

• สนับสนุนการตรวจสอบส่วนประกอบสวิตช์เกียร์อย่างปลอดภัย

• ปรับปรุงการประสานงานระหว่างอุปกรณ์สายดินและโครงสร้างตู้

สำหรับผู้ผลิตสวิตช์เกียร์ สวิตช์ไฟฟ้าแรงสูงสวิตช์กราวด์ในตัวช่วยลดความยุ่งยากในการออกแบบตู้และปรับปรุงการประสานงานอุปกรณ์โดยรวม

โครงสร้างสายดินในตัวช่วยเพิ่มความปลอดภัยของตู้ได้อย่างไร

ตู้สวิตช์ไฟฟ้าแรงสูงประกอบด้วยส่วนประกอบทางไฟฟ้าหลายชิ้น รวมถึงบัสบาร์ เซอร์กิตเบรกเกอร์ และการเชื่อมต่อสายเคเบิล ในระหว่างการบำรุงรักษา แม้แต่ส่วนประกอบที่แยกออกมาก็อาจทำให้เกิดแรงดันไฟฟ้าหรือพลังงานไฟฟ้าตกค้างได้

สวิตช์สายดินช่วยสร้างการเชื่อมต่อสายดินที่มีความต้านทานต่ำเพื่อปรับปรุงสภาวะความปลอดภัย

กระบวนการดำเนินการทั่วไป:

1. วงจรถูกตัดการเชื่อมต่อจากแหล่งจ่ายไฟ

2. ยืนยันเงื่อนไขการแยกแล้ว

3. ปิดสวิตช์สายดิน

4. งานบำรุงรักษาเริ่มต้นหลังจากการยืนยันสายดิน

โครงสร้างแบบรวมของสวิตช์เกียร์ไฟฟ้าแรงสูงสวิตช์กราวด์ในตัวช่วยให้มั่นใจได้ว่าตำแหน่งกราวด์ใกล้กับวงจรที่ได้รับการป้องกันมากขึ้น ปรับปรุงการประสานงานของระบบ

การออกแบบโครงสร้างมุ่งเน้นไปที่การรวมสวิตช์เกียร์

ประสิทธิภาพของสวิตช์กราวด์ในตัวขึ้นอยู่กับคุณภาพการเชื่อมต่อทางไฟฟ้าและการจับคู่ทางกลกับตู้

ส่วนประกอบหลักได้แก่:

• ชุดมีดกราวด์

• หน้าสัมผัสแบบคงที่

• เพลาหมุน

ในระหว่างการดำเนินการปิด กลไกการทำงานจะขับเคลื่อนเพลาหมุนและมีดกราวด์ไปยังตำแหน่งสัมผัส กลไกสปริงช่วยให้แรงกดสัมผัสคงที่หลังจากที่ใบมีดกราวด์ถึงตำแหน่งปิด

สวิตช์ไฟฟ้าแรงสูงสวิตช์สายดินในตัวนี้รองรับ:

การเชื่อมต่อการติดต่อที่เชื่อถือได้

ใบมีดกราวด์จะรักษาการสัมผัสที่แน่นหนากับหน้าสัมผัสแบบคงที่เพื่อสร้างเส้นทางกราวด์ที่มั่นคง

ความแม่นยำของตำแหน่งทางกล

การเคลื่อนไหวที่แม่นยำช่วยให้มั่นใจได้ว่าตำแหน่งเปิดและปิดภายในสวิตช์เกียร์ถูกต้อง

เสถียรภาพการดำเนินงานในระยะยาว

โครงสร้างทางกลที่ได้รับการปรับปรุงจะช่วยลดความเสี่ยงของปัญหาการทำงานที่เกิดจากการสลับซ้ำหลายครั้ง

พื้นที่ใช้งานสำหรับการป้องกันสายดินแบบรวม

ตู้สวิตช์ไฟฟ้าแรงสูงในร่ม

ผู้ผลิตสวิตช์ใช้สวิตช์ไฟฟ้าแรงสูงสวิตช์กราวด์ในตัวเพื่อทำหน้าที่ของตู้ให้สมบูรณ์ในขณะที่ยังคงรูปแบบภายในที่กะทัดรัดไว้

สถานีกระจายสินค้าอุตสาหกรรม

โรงงานที่มีระบบไฟฟ้าแรงสูงปานกลางจำเป็นต้องมีขั้นตอนการบำรุงรักษาหม้อแปลง เครื่องป้อน และอุปกรณ์ไฟฟ้าอย่างปลอดภัย การต่อสายดินแบบรวมช่วยให้ผู้ปฏิบัติงานเตรียมสภาพการทำงานที่ปลอดภัยยิ่งขึ้น

สถานีไฟฟ้าย่อยและสิ่งอำนวยความสะดวกการกระจายพลังงาน

สถานีย่อยต้องมีการเตรียมการต่อสายดินที่เชื่อถือได้สำหรับกิจกรรมการบำรุงรักษาที่เกี่ยวข้องกับเซอร์กิตเบรกเกอร์ บัสบาร์ และช่องสายเคเบิล

โครงการโครงสร้างพื้นฐานไฟฟ้า

สิ่งอำนวยความสะดวกเชิงพาณิชย์ขนาดใหญ่ ระบบการขนส่ง และโครงการพลังงานมักต้องการโซลูชันสวิตช์เกียร์ขนาดกะทัดรัด ซึ่งประสิทธิภาพพื้นที่ภายในเป็นสิ่งสำคัญ

คำถามที่พบบ่อย

1. ทำไมต้องติดตั้งสวิตช์กราวด์ภายในสวิตช์เกียร์

การออกแบบในตัวช่วยให้สามารถรวมการป้องกันสายดินเข้ากับโครงสร้างตู้ได้ ช่วยประหยัดพื้นที่ในการติดตั้งและปรับปรุงการประสานงานของระบบ

2. ฟังก์ชั่นการต่อลงดินให้การป้องกันอะไรบ้าง?

สวิตช์เกียร์ไฟฟ้าแรงสูง สวิตช์กราวด์ในตัวช่วยสร้างเส้นทางกราวด์ที่ปลอดภัยระหว่างการบำรุงรักษา และลดความเสี่ยงที่เกิดจากแรงดันไฟฟ้าโดยไม่ตั้งใจ กระแสเหนี่ยวนำ หรือไฟฟ้าสถิต

3. อุปกรณ์นี้สามารถใช้กับสวิตช์เกียร์ที่มีดีไซน์ต่างกันได้หรือไม่?

ใช่. ความเข้ากันได้ในการติดตั้งควรได้รับการยืนยันตามโครงสร้างตู้เฉพาะและข้อกำหนดของโครงการ

4. ควรตรวจสอบอะไรบ้างระหว่างการบำรุงรักษา?

ผู้ปฏิบัติงานควรตรวจสอบการเคลื่อนไหวทางกลไก สภาพหน้าสัมผัสกราวด์ และความน่าเชื่อถือในการเชื่อมต่อระหว่างการบำรุงรักษาตามกำหนดเวลา
