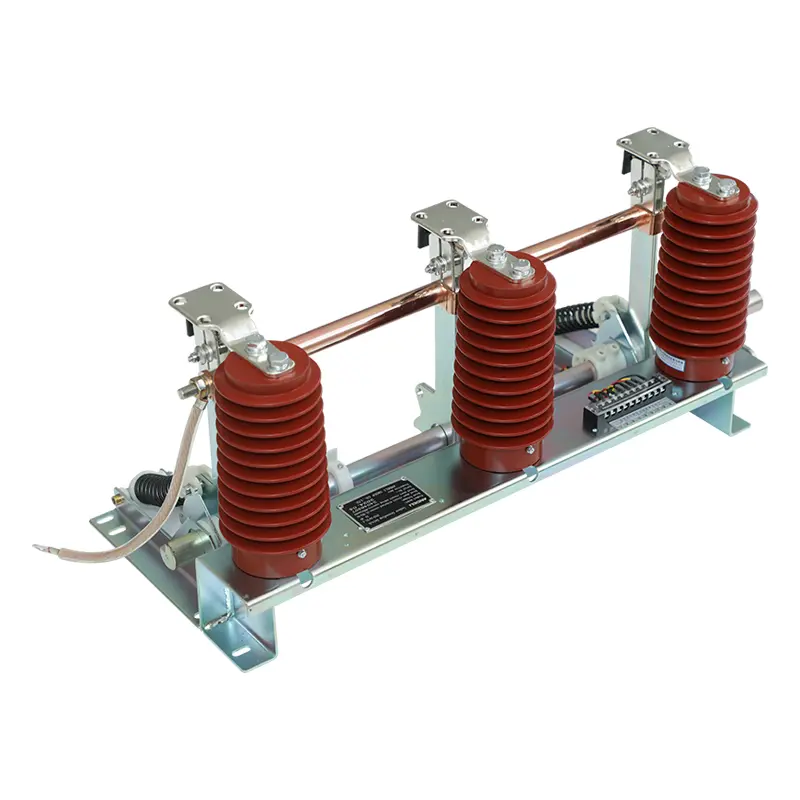

สวิตช์กราวด์ AC ในอาคารพร้อมมีดกราวด์ความเร็วสูง

สวิตช์กราวด์ AC ในอาคารพร้อมมีดกราวด์ความเร็วสูงจาก SanGao มอบอุปกรณ์กราวด์แรงดันไฟฟ้าปานกลางโดยเฉพาะสำหรับการควบคุมความเสี่ยงในระหว่างการบำรุงรักษาอุปกรณ์ไฟฟ้าในอาคาร ครอบคลุมสภาพการทำงาน 3kV ถึง 12kV AC 50/60Hz สามเฟส การออกแบบมีดกราวด์ความเร็วสูงช่วยลดเวลาการดำเนินการลงกราวด์ และลดภัยคุกคามด้านความปลอดภัยสำหรับทีมงานซ่อมบำรุง

การตอบสนองการต่อสายดินที่รวดเร็วเพื่อการบำรุงรักษาแรงดันไฟฟ้าปานกลางที่ปลอดภัยยิ่งขึ้น

ในระหว่างการบำรุงรักษาอุปกรณ์ไฟฟ้าแรงสูง ความเร็วสายดินและความน่าเชื่อถือทางกลส่งผลโดยตรงต่อความปลอดภัยของผู้ปฏิบัติงาน เมื่อแยกวงจรออก สวิตช์กราวด์จะมีเส้นทางกราวด์ที่มีการควบคุม เพื่อป้องกันอันตรายจากแรงดันไฟฟ้าที่ไม่คาดคิด

การออกแบบมีดกราวด์ความเร็วสูงช่วยให้การต่อกราวด์เสร็จสิ้นได้อย่างรวดเร็วผ่านการเคลื่อนตัวของเพลาปฏิบัติการ แขนข้อเหวี่ยง กลไกสปริง และชุดมีดกราวด์ที่ประสานกัน

สวิตช์กราวด์ AC ในอาคารพร้อมมีดดินความเร็วสูงส่วนใหญ่จะใช้เพื่อ:

• มีการต่อสายดินอุปกรณ์ไฟฟ้าแรงสูงระหว่างการบำรุงรักษา

• ปกป้องช่างเทคนิคจากลักษณะแรงดันไฟฟ้าโดยไม่ตั้งใจ

• จำกัดความเสี่ยงที่เกิดจากแรงดันไฟฟ้าและไฟฟ้าสถิตย์

• จัดเตรียมเส้นทางกระแสไฟฟ้าขัดข้องของการลงกราวด์ในระบบไฟฟ้า

สวิตช์กราวด์เฉพาะให้การทำงานทางกลที่ควบคุมและตำแหน่งกราวด์ที่กำหนดไว้ภายในระบบสวิตช์เกียร์ต่างจากการเชื่อมต่อกราวด์แบบธรรมดา

โครงสร้างมีดดินความเร็วสูงทำงานอย่างไร?

ประสิทธิภาพการทำงานของสวิตช์กราวด์ AC ในอาคารพร้อมมีดกราวด์ความเร็วสูงนั้นขึ้นอยู่กับปฏิสัมพันธ์ระหว่างส่วนประกอบทางกลอย่างมาก

โครงสร้างหลักประกอบด้วย:

• วงเล็บ

• ชุดมีดกราวด์

• หน้าสัมผัสแบบคงที่

• เซนเซอร์

• เพลาหมุน

• แขนหมุนได้

• สปริงอัด

• ปลอกนำไฟฟ้า

• การเชื่อมต่อที่ยืดหยุ่น

เมื่อกลไกการทำงานปิดสวิตช์กราวด์ แรงบิดในการทำงานจะขับเคลื่อนเพลาหลักและแขนหมุนไปยังตำแหน่งปิด หลังจากผ่านจุดตายของสปริงอัดแล้ว พลังงานสปริงที่เก็บไว้จะถูกปล่อยออกมา ช่วยให้ชุดมีดกราวด์เคลื่อนเข้าสู่ตำแหน่งปิดได้อย่างรวดเร็ว

มีดกราวด์รักษาการสัมผัสคงที่กับหน้าสัมผัสคงที่ผ่านโครงสร้างดิสก์สปริง ช่วยให้การเชื่อมต่อไฟฟ้ามีความเสถียร

การออกแบบทางกลนี้ช่วยปรับปรุง:

• ความสม่ำเสมอของความเร็วในการปิด

• ความเสถียรของแรงกดสัมผัส

• ความน่าเชื่อถือในการปฏิบัติงานในระยะยาว

ข้อมูลจำเพาะทางเทคนิค

อุปกรณ์นี้ได้รับการออกแบบสำหรับการใช้งานแรงดันไฟฟ้าปานกลางภายในอาคารซึ่งจำเป็นต้องมีการต่อสายดินอย่างปลอดภัย

สถานการณ์การใช้งานที่การต่อสายดินอย่างรวดเร็วมีความสำคัญ

ห้องบำรุงรักษาสวิตช์เกียร์ในร่ม

ในห้องกระจายสินค้า เจ้าหน้าที่ซ่อมบำรุงจำเป็นต้องมีวิธีการที่เชื่อถือได้เพื่อยืนยันการต่อสายดินของอุปกรณ์ก่อนการตรวจสอบ สวิตช์สายดินจะมีจุดต่อสายดินเฉพาะหลังจากขั้นตอนการแยกแยกเสร็จสิ้น

ระบบไฟฟ้าอุตสาหกรรม

โรงงานที่ใช้อุปกรณ์แรงดันไฟฟ้าปานกลางอาจต้องมีการบำรุงรักษาหม้อแปลง ตัวป้อน และสวิตช์เกียร์เป็นประจำ กลไกการต่อสายดินที่มั่นคงช่วยลดความเสี่ยงระหว่างการปิดระบบตามกำหนดเวลา

สถานีย่อย

สถานีไฟฟ้าย่อยประกอบด้วยวงจรไฟฟ้าแรงสูงหลายวงจร ซึ่งแรงดันไฟฟ้าโดยไม่ตั้งใจ กระแสไฟฟ้าเหนี่ยวนำ หรือผลกระทบทางแม่เหล็กไฟฟ้าอาจทำให้เกิดอันตรายได้ อุปกรณ์สายดินช่วยสร้างสภาพแวดล้อมการบำรุงรักษาที่ปลอดภัยยิ่งขึ้น

สภาพแวดล้อมของสายส่งแบบขนาน

เมื่อเส้นเหนือศีรษะเส้นหนึ่งถูกตัดพลังงานในขณะที่เส้นใกล้เคียงยังคงมีพลังงานอยู่ การเหนี่ยวนำไฟฟ้าสถิตและแม่เหล็กไฟฟ้าสามารถสร้างแรงดันไฟฟ้าเหนี่ยวนำได้ สวิตช์สายดินช่วยคลายผลกระทบเหล่านี้และปกป้องพนักงานซ่อมบำรุง

การควบคุมคุณภาพมุ่งเน้นไปที่ความปลอดภัยในการต่อสายดิน

สวิตช์กราวด์เป็นส่วนประกอบที่เกี่ยวข้องกับความปลอดภัยในระบบไฟฟ้า ดังนั้นการตรวจสอบการผลิตจึงต้องเน้นไปที่การทำงานทางกลและคุณภาพการเชื่อมต่อทางไฟฟ้า

SanGao ใช้:

• ระบบการจัดการคุณภาพ ISO9001:2008

• ระบบการจัดการสิ่งแวดล้อม ISO14001

• OHSMS 18001 ระบบการจัดการอาชีวอนามัยและความปลอดภัย

สำหรับสวิตช์กราวด์ AC ในอาคารที่มีมีดกราวด์ความเร็วสูง การควบคุมคุณภาพประกอบด้วย:

• ตรวจสอบความแม่นยำในการเคลื่อนที่ของมีดกราวด์

• การตรวจสอบจุดเชื่อมต่อที่เป็นสื่อกระแสไฟฟ้า

• การตรวจสอบความสม่ำเสมอในการปฏิบัติงานทางกล

• ยืนยันสภาพสินค้าสำเร็จรูปก่อนจัดส่ง

ขั้นตอนการตรวจสอบเหล่านี้ช่วยลดปัญหาการปรับการติดตั้งหลังจากอุปกรณ์มาถึงไซต์โครงการ

คำถามที่พบบ่อย

1. จุดประสงค์หลักของอุปกรณ์สายดินนี้คืออะไร?

โดยเป็นเส้นทางสายดินสำหรับอุปกรณ์ไฟฟ้าแรงสูงในระหว่างการบำรุงรักษา และช่วยปกป้องช่างเทคนิคจากอันตรายจากแรงดันไฟฟ้าโดยไม่ตั้งใจ

2. เหตุใดการออกแบบมีดดินความเร็วสูงจึงมีความสำคัญ

กลไกการทำงานที่รวดเร็วช่วยให้เบลดกราวด์เข้าถึงตำแหน่งปิดได้อย่างรวดเร็ว และรักษาหน้าสัมผัสคงที่ที่เชื่อถือได้

3. ระบบไฟฟ้าใดที่เหมาะกับอุปกรณ์นี้?

เหมาะสำหรับระบบไฟฟ้ากระแสสลับ 3 เฟส 3-12kV ในร่ม 50(60)Hz

4. สามารถติดตั้งร่วมกับตู้สวิตช์ที่มีอยู่ได้หรือไม่?

ใช่. สวิตช์กราวด์ AC ในอาคารพร้อมมีดกราวด์ความเร็วสูงได้รับการออกแบบให้ทำงานร่วมกับตู้สวิตช์ไฟฟ้าแรงสูงต่างๆ แต่ควรยืนยันความเข้ากันได้ในการติดตั้งตามการออกแบบตู้เฉพาะ
