สวิตช์กราวด์ไฟฟ้าแรงสูง

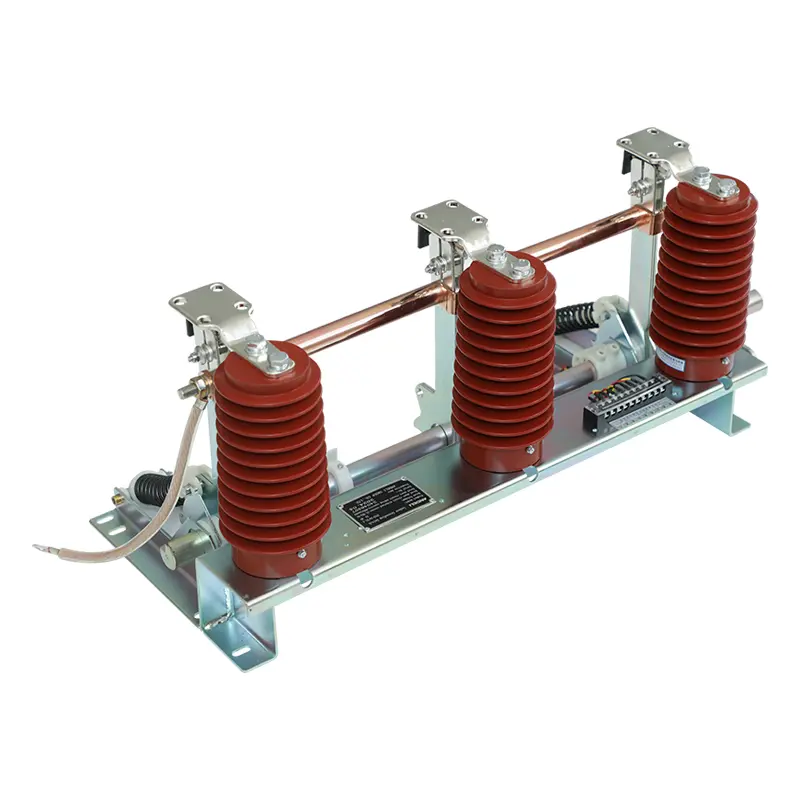

สวิตช์สายดินแรงสูงที่ทนทานของ SanGao เหมาะสำหรับระบบไฟฟ้ากระแสสลับสามเฟส 3-12kV ในร่ม 50 (60) Hz และใช้ร่วมกับตู้สวิตช์ไฟฟ้าแรงสูงต่างๆ นอกจากนี้ยังสามารถใช้สำหรับการต่อสายดินในการบำรุงรักษาอุปกรณ์ไฟฟ้าแรงสูงอีกด้วย โครงสร้างหลักของมันคือสวิตช์กราวด์ซึ่งประกอบด้วยตัวยึด ชุดมีดกราวด์ หน้าสัมผัสคงที่ เซ็นเซอร์ เพลาหมุน แขนหมุน สปริงอัด ปลอกนำไฟฟ้า และการเชื่อมต่อแบบยืดหยุ่น

เมื่อกลไกการทำงานปิดสวิตช์กราวด์ แรงบิดกระทำจะทำให้เพลาหลักเอาชนะแรงบิดต้านทาน ขับเคลื่อนแขนข้อเหวี่ยงให้หมุนในทิศทางปิด เพื่อให้แกนปฏิบัติการบนมีดกราวด์ผ่านจุดตายของสปริงอัด และสปริงอัดจะปล่อยพลังงาน เพื่อให้สวิตช์กราวด์ปิดอย่างรวดเร็วในตำแหน่งปิด มีดกราวด์บนชุดมีดกราวด์นั้นสัมผัสกับส่วนหน้าแปลน (ขอบมีด) ของหน้าสัมผัสคงที่ผ่านดิสก์สปริงอย่างแน่นหนาและเชื่อถือได้

เมื่อใช้แรงบิด เพลาหลักจะเอาชนะแรงบิดหลักและแรงสปริงเพื่อขับเคลื่อนแขนให้หมุนไปในทิศทางการเปิด และสปริงอัดมีดกราวด์จะผ่านไป

สวิตช์กราวด์มีจุดประสงค์อะไร?

สวิตช์กราวด์ไฟฟ้าแรงสูงใช้เพื่อจัดเตรียมสายกราวด์สำหรับระบบใต้ดินหรือระบบที่เชื่อมต่อกับเดลต้า

สวิตช์กราวด์ช่วยให้สามารถเชื่อมต่อโหลดแบบเฟสต่อเฟสได้

สวิตช์กราวด์ในสถานีย่อยนั้นต่อกราวด์เพื่อสร้างกราวด์อิมพีแดนซ์ต่ำเพื่อให้ระบบเป็นกลาง

สวิตช์กราวด์ในตู้สวิตช์ช่วยให้แน่ใจว่าแอมพลิจูดของแรงดันไฟฟ้าเกินชั่วคราวถูกจำกัดระหว่างเกิดข้อผิดพลาดในการต่อลงดินอย่างรุนแรง

ใช้ในการต่อสายดินอุปกรณ์ไฟฟ้าเพื่อให้เป็นไปตามข้อกำหนดการป้องกัน

สวิตช์กราวด์มีหน้าที่อะไร?

สวิตช์กราวด์ไฟฟ้าแรงสูงเชื่อมต่อกับเซอร์กิตเบรกเกอร์ และเมื่อเคลียร์และดึงเบรกเกอร์ออก บัสบาร์ที่อยู่ติดกับเซอร์กิตเบรกเกอร์จะต่อกราวด์โดยอัตโนมัติผ่านสวิตช์กราวด์ กระบวนการนี้ช่วยปกป้องช่างเทคนิค เจ้าหน้าที่บำรุงรักษา และผู้ใช้จากแรงดันไฟฟ้าโดยไม่ตั้งใจ

ใช้เพื่อป้องกันไฟฟ้าสถิตย์และกระแสเหนี่ยวนำแม่เหล็กไฟฟ้า ในสายส่งไฟฟ้าเหนือศีรษะสองสายขึ้นไปบนหอคอยเดียวกันหรือในการเชื่อมต่อแบบขนานที่อยู่ติดกัน เมื่อสายหนึ่งหรือหลายสายถูกตัดพลังงาน เส้นที่ไม่ได้รับพลังงานจะสร้างแรงดันไฟฟ้าเหนี่ยวนำและกระแสไฟฟ้าเหนี่ยวนำเนื่องจากการเหนี่ยวนำแม่เหล็กไฟฟ้าและการเหนี่ยวนำไฟฟ้าสถิตระหว่างสายส่งไฟฟ้าเหล่านั้นกับสายไฟฟ้าที่อยู่ติดกัน ดังนั้นสวิตช์กราวด์จึงเหมาะสำหรับสายดังกล่าว

สวิตช์กราวด์ไฟฟ้าแรงสูงใช้เพื่อปิดกระแสไฟฟ้าลัดวงจร สวิตช์กราวด์ที่มีกระแสไฟลัดวงจรที่กำหนดควรสามารถปิดได้ที่แรงดันไฟฟ้าที่ใช้ (รวมถึงแรงดันไฟฟ้าที่กำหนด) และกระแสไฟฟ้าใดๆ (รวมถึงกระแสไฟลัดวงจรที่กำหนดด้วย) กระแสไฟลัดวงจรที่กำหนดของสวิตช์กราวด์เท่ากับค่ากระแสไฟทนสูงสุดที่กำหนด

สวิตช์กราวด์ไฟฟ้าแรงสูงในสถานีย่อยมีบทบาทสำคัญในหม้อแปลงไฟฟ้ากำลังขนาดใหญ่หรือหนักเนื่องจากช่วยให้โครงข่ายไฟฟ้ามีจุดอ้างอิงแรงดันไฟฟ้าที่สอดคล้องกัน มิฉะนั้นแรงดันไฟฟ้าอาจแตกต่างกันไปในแต่ละสถานที่ สร้างความมั่นใจในความปลอดภัยของหม้อแปลงไฟฟ้าและบุคลากรที่ใช้ไฟฟ้า
