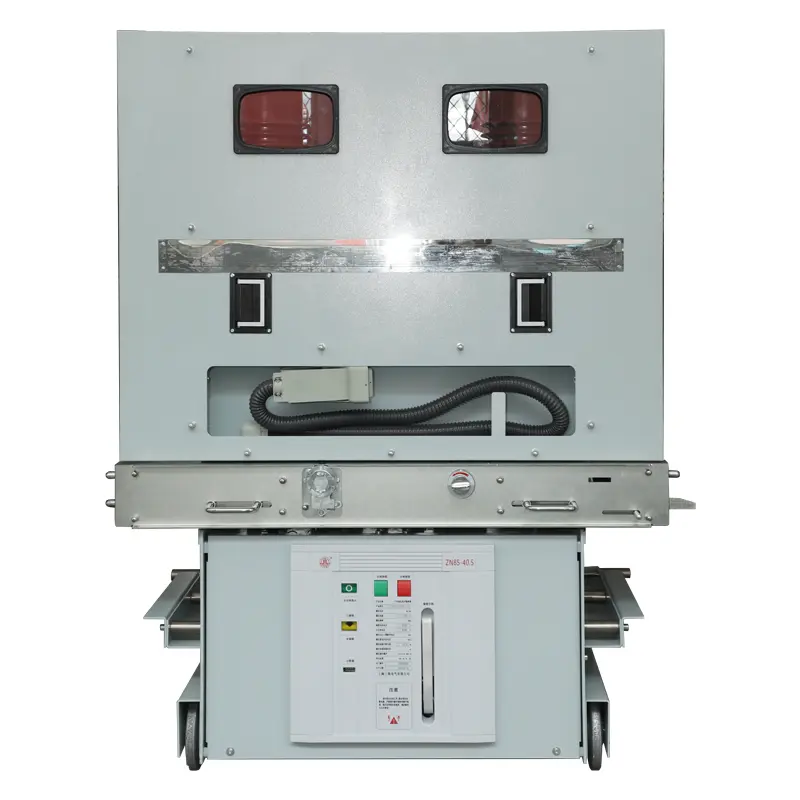

เบรกเกอร์สุญญากาศในร่ม HV

เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคาร SanGao HV ใช้โครงสร้างฉนวนที่แข็งแกร่ง และใช้เทคโนโลยีการซีลอีพ็อกซี่ขั้นสูงเพื่อรวมห้องดับเพลิงแบบอาร์กสุญญากาศ วงจรไฟฟ้าหลัก ส่วนรองรับฉนวน และส่วนประกอบอื่น ๆ เข้าด้วยกันในเสาปิดผนึกแบบบูรณาการเป็นครั้งแรก แก้ไขปัญหาความทนทานต่อสิ่งแวดล้อมของเซอร์กิตเบรกเกอร์สุญญากาศโดยพื้นฐานได้สำเร็จ ทำให้การประยุกต์ใช้งานแพร่หลายมากขึ้น

เสาปิดผนึกแข็งแบบรวมใช้เทคโนโลยีการพาความร้อนในตัวเอง แก้ปัญหาการกระจายความร้อนที่เกิดจากโครงสร้างฉนวนแข็งอย่างชาญฉลาด เบรกเกอร์สูญญากาศแรงดันสูงในร่มแบบปิดผนึกแข็ง VBR (VS1) -12 ซีรีส์เป็นเบรกเกอร์ที่ตระหนักถึงแนวคิดของการบำรุงรักษาฟรีในประเทศจีน

การใช้ห้องดับเพลิง HV Indoor Vacuum Circuit Breaker ที่มีอายุการใช้งานยาวนานและเทคโนโลยีการปิดผนึกแบบหล่ออีพ็อกซี่ช่วยให้มั่นใจได้ว่าไม่ต้องบำรุงรักษาของเสาที่ปิดสนิท และกลไกการทำงานของแม่เหล็กถาวรที่มีความน่าเชื่อถือสูงที่สามารถนำมาใช้ช่วยให้มั่นใจได้ถึงการทำงานที่ไม่ต้องบำรุงรักษาของกลไกการทำงาน ส่วนควบคุมอิเล็กทรอนิกส์ละทิ้งสวิตช์เสริมแบบเดิมและแทนที่ด้วยสวิตช์ใกล้เคียงโฟโตอิเล็กทริก และใช้แหล่งจ่ายไฟอิเล็กทรอนิกส์เต็มรูปแบบและชุดควบคุมอัจฉริยะเพื่อให้แน่ใจว่าส่วนควบคุมอิเล็กทรอนิกส์ทำงานโดยไม่ต้องบำรุงรักษา

เบรกเกอร์สูญญากาศในร่ม HV เป็นสวิตช์เกียร์ภายในสำหรับระบบไฟฟ้ากระแสสลับ 50Hz สามเฟสที่มีแรงดันไฟฟ้าพิกัด 12kV โดยทำหน้าที่เป็นหน่วยป้องกันและควบคุมอุปกรณ์โครงข่ายไฟฟ้าและอุปกรณ์ไฟฟ้าในสถานประกอบการอุตสาหกรรมและเหมืองแร่ เหมาะสำหรับสถานที่ที่ต้องใช้งานบ่อยครั้งที่กระแสไฟทำงานที่กำหนด หรือกระแสไฟฟ้าลัดวงจรหลายครั้ง

เซอร์กิตเบรกเกอร์ใช้การออกแบบกลไกการทำงานและตัวเซอร์กิตเบรกเกอร์แบบบูรณาการ ซึ่งสามารถใช้เป็นหน่วยติดตั้งแบบตายตัวหรือติดตั้งกลไกขับเคลื่อนเฉพาะเพื่อสร้างหน่วยรถเข็นขนาดเล็ก

เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคาร HV เหมาะสำหรับระบบไฟฟ้ากระแสสลับสามเฟสที่มีแรงดันไฟฟ้าพิกัด 12KV และความถี่ 50Hz สามารถใช้กันอย่างแพร่หลายในโรงไฟฟ้า สถานีไฟฟ้าย่อย ปิโตรเคมี โลหะวิทยา สนามบินการผลิต และพื้นที่อยู่อาศัย เพื่อเป็นอุปกรณ์ควบคุมและป้องกันสำหรับสิ่งอำนวยความสะดวกทางไฟฟ้า เหมาะอย่างยิ่งสำหรับสถานที่ซึ่งมีการตัดการเชื่อมต่อการทำงานบ่อยครั้งหรือกระแสไฟฟ้าลัดวงจรหลายตัวภายใต้พิกัดกระแสไฟที่กำหนด สามารถติดตั้งในสวิตช์เกียร์แบบหุ้มฉนวนอากาศภายในอาคาร (เช่น KYN28 และ KYN96) เพื่อรองรับการใช้งาน เซอร์กิตเบรกเกอร์เป็นไปตามข้อกำหนดของ GB1984 "เบรกเกอร์วงจรไฟฟ้ากระแสสลับแรงดันสูง", JB Factory T3855 "เบรกเกอร์วงจรสุญญากาศกระแสสลับแรงดันสูง", DL/T 403 "เงื่อนไขทางเทคนิคสำหรับการสั่งซื้อมาตรฐานเบรกเกอร์วงจรสุญญากาศไฟฟ้าแรงสูง 12KV~40.5kV" และตรงตามข้อกำหนดที่เกี่ยวข้องของมาตรฐาน เช่น IEC62271-100

สภาพแวดล้อมการใช้งาน:

อุณหภูมิสิ่งแวดล้อม: ไม่สูงกว่า + 40C ไม่ต่ำกว่า -15 ℃ (อนุญาตให้จัดเก็บและขนส่งที่อุณหภูมิ -30% C)

ระดับความสูง: ไม่เกิน 2,000 ม.

ความชื้นสัมพัทธ์: เฉลี่ยรายวันไม่เกิน 95%, เฉลี่ยรายเดือนไม่เกิน 90%, ความดันไออิ่มตัวเฉลี่ยรายวันไม่เกิน 2.2x10 MPa, เฉลี่ยรายเดือนไม่เกิน 1.8x10 ° MPa:

ความรุนแรงของแผ่นดินไหว: ไม่เกินระดับ 8;

สถานที่ที่ไม่มีไฟ การระเบิด มลพิษร้ายแรง การกัดกร่อนของสารเคมี และการสั่นสะเทือนอย่างรุนแรง
